CST MWS Frequency Domain Solver加入monitor影响了运算结果

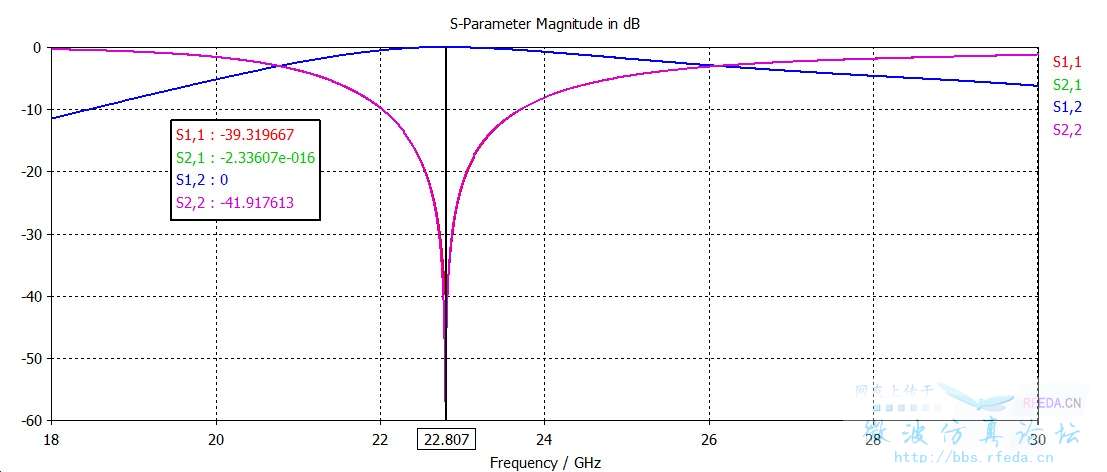

我在算天线反射，透射效果时得到了理想结果

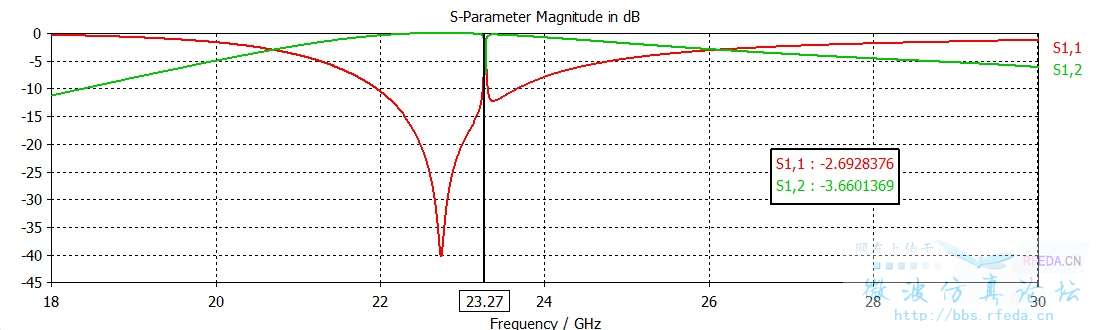

结果加了23ghz的e场monitor后，结果变成了这样

这是怎么回事?我已经把网格加密，还是出现上述两种结果。而如果加的是24ghz的monitor则没有变化，我很迷惑
有谁知道原因吗?谢谢

再试下，第一次发图



用的频域求解器?

对，频域的

你的求解器设置里面应该是激活了Monitor处收敛，所以导致了自适应网格不一样
把你的F设置界面截个图上来看看

设置基本上是默认设置

勾上这个试试

也就是说结果还是理想的，以原结果为准?

这个呢，就要从频域的算法讲起了。
频域计算S参数是通过抽样计算并插值得到的，原结果应该是准确的

如果在该频点设置的监视器，那么该频点还是“通过抽样计算并插值得到的”吗?

把我问住了，刚才说的好象不对
如果设置了监视器，那么在计算S参数的时候就一定会计算到
勾选Do not calculate field monitor场就不计算了。应该不能满足小编的要求
是否应该手动设置抽样数量保证S参数的准确?

CST在F域一直在更新，看你的UI不像是2012的，升级吧

2012中把Do not calculate field monitor变成了frequency samples中的monitor了

xuexi学习一下

我加了sample，得到的还是第二张图，看来是没加monitor时计算的点正好跳过那一段了。另外我用时域法验证了下，得到的近似是第二张图，看来原来的结果没用了，郁闷
