CST MWS端口模式图左边的表中的各项都是什么意思,后面的数据都代表什么?
05-08

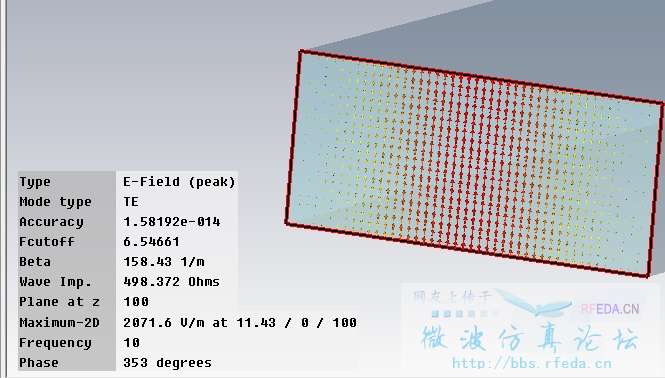

哪位能帮忙解释一下端口模式图左边的表中的各项都是什么意思,后面的数据都代表什么?
1. 先把每个英文都翻译成中文。
2. 如果看不懂中文,请自学微波原理的基础知识。
精辟,我也向这么回答。
帮助文件里面这个是什么意思? 就这个Beta不知道
Beta: The mode’s Beta value
复传播常数γ=α+j*β,它是频率的函数。α表示传输线每单位长度上波的衰减,称为衰减常数,它的单位为NP/m。β表示传输线每单位长度上波的相位滞后,称为相位常数,单位是rad/m。对于无耗传输线,α=0。
对于波导来说,如果某个模式α=0,则这个模式可以传输。如果α≠0,则这个模式属于凋落模,CST会给出该模式下波衰减-40dB的传播长度。
谢谢,又学习到了
这个阻抗就是498吗 真不是太大了怎样使他成为50
图里的是wave impedance,我猜你想要的是line impedance。
谢谢 我就是要的是哪个
波导哪儿来的line impedance?
怎么计算啊啊
请问如果仿真频率是010G,而某模式的截止频率是5G,那么算不算凋落模呢?
也就是说这个端口下的α和β是用哪个频率值来算的?
某模式介质频率5G,那他在5G以下的都是掉落模。5G以上都是传输的模。
这个和是和频率的关系,什么叫按那个值算呢。
这个波阻抗和线阻抗不是一回事吗?如果50欧的传输线,和400欧的波导要匹配不也是要匹配吗?
如果是一回事儿,何必分开两个名称呢?
我想问问α≠0时,该模式下波衰减-40dB的传播长度怎么得到的?谢谢你,希望得到解答!
