CST MWS仿真PCB结构不收敛

尝试用CST microwave studio 仿真附件（已删除）中的PCB结构，可是在频率设置比较高的时候会出现不收敛（设置-20dB）的情况。
本来想仿真 0-20 GHz，不收敛，改到 0-10 GHz 也不收敛。尝试加密网格，也没什么效果。后来把频率改到0-2G发现会收敛的。
有人能帮忙看下是怎么回事吗?哪里设置有问题?谢谢！

你都2012SP2了。我打不开。

不好意思，我这里就装了这个版本。更悲剧的是我找不到另存为低版本的选项。

先看看小编的模型：

XY面：

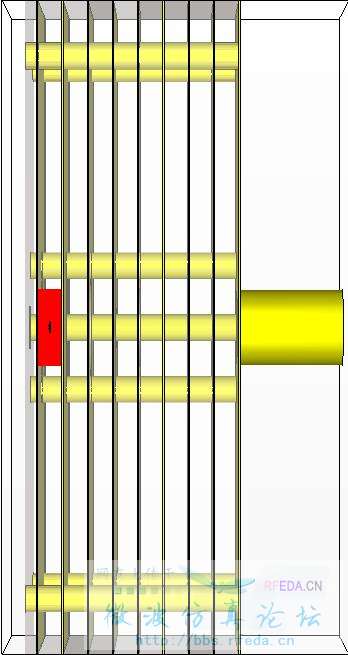

XZ面：

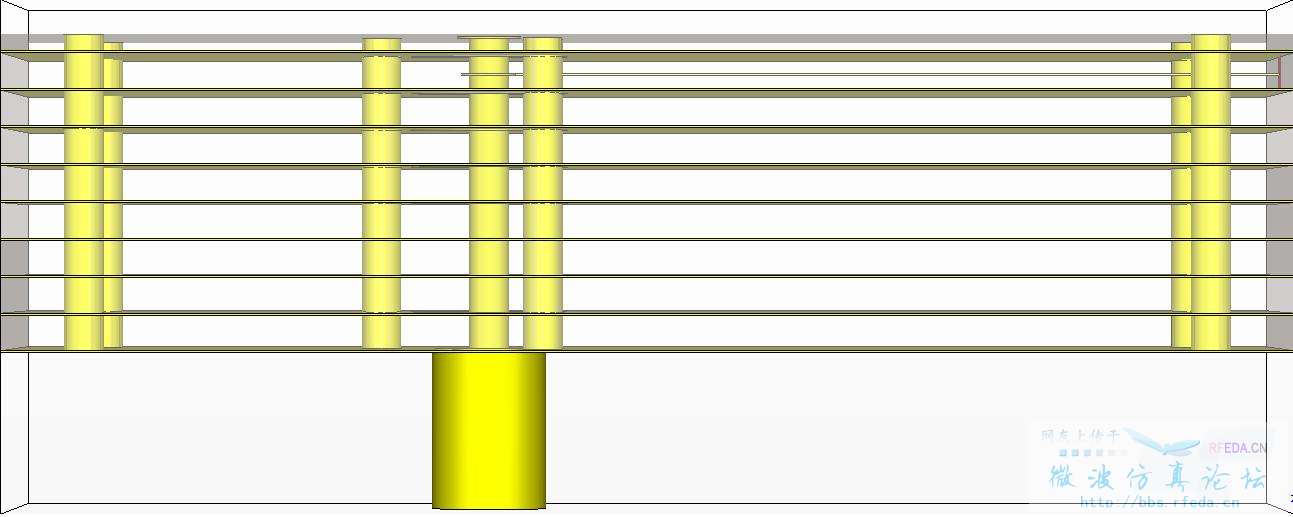

YZ面：

XY面网格视图：

XZ面网格视图：

YZ面网格视图：

边界条件：

小编能不能解释一下下面两个问题：
1. Z正方向的面使用开放边界的原因?
2. 其它面使用磁边界的原因?

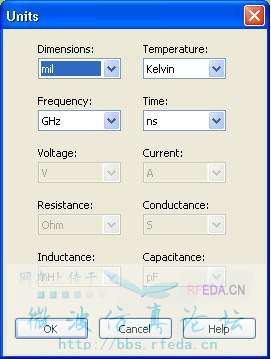

模型的单位：

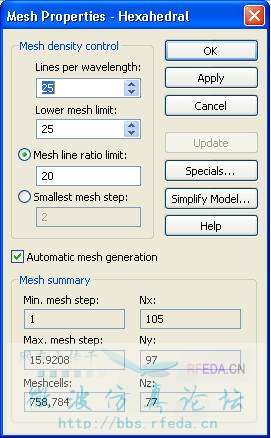

小编你确定长度的单位是mil吗?如果确定的话，进入Global mesh properties：

Minimum mesh step只有1（mil），也就是0.0254毫米，这是很小的数值。
端口1的场分布：

50欧姆匹配的很好。端口2的场分布：

并不是50欧姆。仿真得到的端口1的S参数：

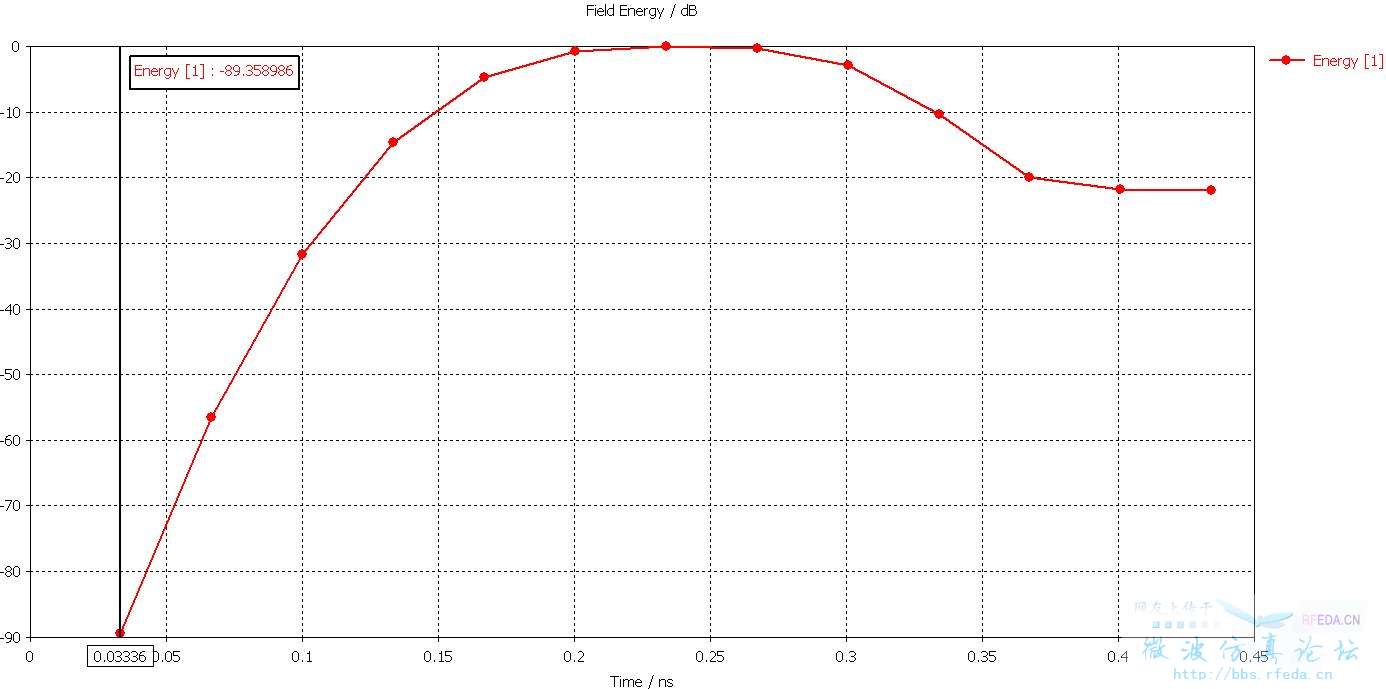

不理解小编所说的“不收敛”是指什么，按照小编设置的accuracy仿真已经正常结束了。Field Energy：

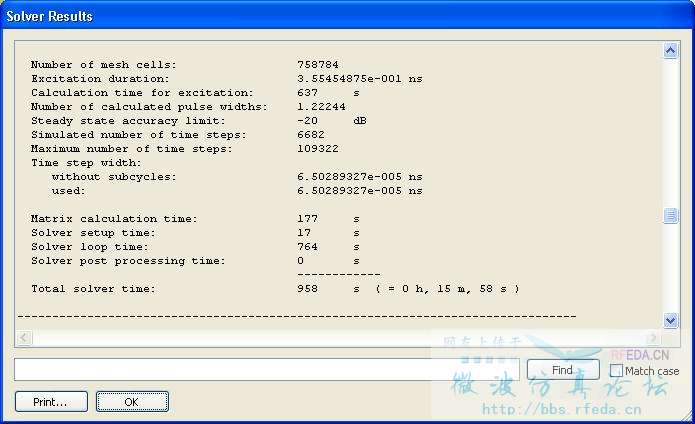

多层PCB结构出现能量缓慢耗散的情况很正常，如果accuracy设置为-20 dB以下时间就长得多了（20个pulses，大约3.5纳秒）。Solver Log：

---

所以，小编你所问的“不收敛”是指什么?

首先多谢小编这么详细的回复，让我明确多层PCB会出现能量耗散缓慢的情况。
回复你的问题：
1。本来我是所有边界都设置成磁壁的，因为我只关心传输线的传输情况，
认为设置成磁壁对我的求解是适用的。
后来因为求解时不收敛而且我无法确定原因才做出了更改，想到z方向可能会有能量的辐射而做的尝试，
没想过更多原因。
2。单位确定是mil，网格设置是我在前面计算不收敛的情况下进行加密后的结果。
3。前面我一直是求解0-20GHz频率范围的，方便的话你是否可以改频率范围到0-20GHz，-30dB再仿真一下，
我前面一直是在这个频率范围内做的仿真，并且开始是设置的-30dB, 在这种情况下
没收敛，等到20个pulse结束s参数受产生很多波纹。
在这种前提下我才改到了-20dB, 再后来没收敛才降低的频率范围，我在0-20GHz情况下试了很多次。
在较低频率范围内我没有做太多尝试，前面帖子中可能表述的不太恰当，我现在在重新尝试。
还有两个问题想向你请教:
1。针对类似的PCB仿真，设置成-20dB一般情况下是不是已经足够精确了?而针对我这种情况，设置成-30dB更不合理?
2。关于端口2阻抗的问题，这是我以前没有注意到的，再次说声谢谢，让我注意到这个问题。
按照我目前设置的叠层结构，传输线阻抗计算工具算出来的值大概是46Ohm，和这里显示值很大，
我现在能想到的是端口2太小而没能把所有场包含进去造成的。
请问这种情况如何解决?可以通过增加端口2的宽度来解决吗?
或者还是其他原因?
多谢！

这么说我就知道你真正的问题是什么了。很简单，field energy耗散得很慢，所以在-20 dB以下的accuracy条件下仿真必须要等到20个pulses才能结束。
对于这种情况，建议小编先看看这个帖子：http://bbs.rfeda.cn/read.php?tid=64002#655040
笼统地说，两种解决方案：
1. 延长仿真时间；
2. 使用AR-Filter。
这个模型不管是0-10 GHz还是0-20 GHz肯定是类似的，频率越高能量耗散的就有可能更慢。
很明显，accuracy的值越低，就能更好地降低numerical noise。
其它的问题暂时先不考虑。

多谢，我再仔细看下你推荐的那篇帖子。
