CST TE波和TM波的边界条件怎么设置?
看样子你是要算metamaterial...其他的我就看不懂了,更别说回答了。

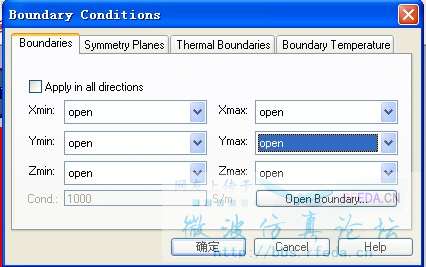

这个问题我是这样定义的:
首先讨论正入射情况下,波传播方向沿 z 轴, 这样的话定义的电磁波平面在XY面上,E和H总是正交的,那么反推一下就能得到E和H的方向。
设 E// x 轴,那么选 Ymin和Ymax的 Ht=0(y方向的切向磁场为零,亦即y的切向电场不为零)
再选 Xmin和Xmax的 Et=0(x方向的切向电场为零,亦即x的切向电场不为零)
要弄清楚 y 方向的切向是 x 方向, x 方向的切向是 y 方向,就很容易明白了。
同理,E // y 轴,那么选 Xmin和Xmax的 Ht=0;Ymin和Ymax的 Et=0.
斜入射的话,把样品(结构)转一下角度就可以了。
楼上所说的就是在Floquet模还没有引入以前使用的波导模拟器。波导两个面是PEC,另两个面是PMC。一个模式仿真完成后再交换PEC和PMC,仿真另一个模式,激励使用波导端口。这种结构只能仿真正入射,不能仿真斜入射。因此小编的问题最好使用周期边界条件和Floquet模。
能不能用周期边界还要看具体想仿真什么东西
是滴呵呵
我的理解也是这样的,补充下Zmin和Zmax设置open
斜入射我不认为那样可以解决,因为转样品的同时,波导激励端口也跟着转了,所以还是正入射。不过我也不会模拟斜入射。有朋友知道可以讨论一下。
至于周期性边界条件,我从没有设置过,因为设置了周期条件,那E和H的方向就没法设置了,所以我通常手动复制10X10个单元来仿周期问题。
如果是仿真无限大的周期平面是可以使用unit cell边界的,并可以在设置边界条件的时候设置入射方向
unit cell边界只能使用频域算法哦
这样一来斜入射和周期边界的问题确实解决了,但入射波的偏振态就没法设置了啊?
偏振可以是用模式设置,这样设置了之后默认有18个模式。
的确是的!昨晚这样算了一下,频域求解这18个模式,计算量一下变的巨大,看来只求解我想要的模式就行了,多谢指点!
恩,我还没用过斜入射,所以……可能问题不是那么简单吧,呵呵。
我现在还在入门中……
怎么设置入射波的极化方向呢?入射波的极化方向与入射波的入射角有关系吗?我做是也是周期阵列。希望好心人给予回答。在先等待谢谢
你那上面是不是写错了?(y方向的切向磁场为零,亦即y的切向电场不为零)?这是什么意思?到底是为零还是不为零?
要研究什么问题具体点
那你知道入射平面波的偏振状态怎么设置吗?我觉得这个边界调节的设置计算量特别大
应该是可以在求解的时候设置偏振态的,不过我有时候做出来的结果和文献中不太一样
要观察端口的模式的,可以先计算一下端口的模式,看看哪个模式是你想要的
unit cell的边界条件可以用电边界和磁边界来代替吗
