CST MWS 2006B 微带天线侧馈尺寸的设计

05-08

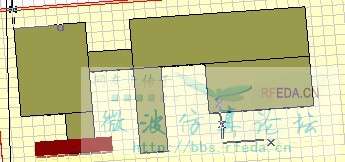

W=26.5mm，L=13.5mm，介电常数为2.2，h为1mm，频率为2.40--2.48GHz，设计模型如图所示。求帮忙计算侧馈端口的尺寸?

这是天线理论问题还是仿真软件问题?

看看帮助文件里面关于《waveguide port overview》的介绍吧

由于模型改变，先出现新的问题。W=26.5mm，L=13.5mm，介电常数为2.2，h为1mm，频率为2.40--2.48GHz，设计模型如图所示。求帮忙计算侧馈端口的尺寸?PEC板厚度为0.013mm，substrate厚度为1.0mm在加上一层0.013的接地板，如图所示。由于PEC板很薄只有0.013mm，这样的同轴馈电对吗?内半径与外半径是多少呢?它们有怎样的关系?我根据图仿真，出现这样的警告信息：1 degenerated mode(s) at port 1 is/are not considered in time domain calcuation！It might be better to increase the number of modes at port 1.

这个是仿真软件问题
