单臂螺旋天线仿真问题
05-08

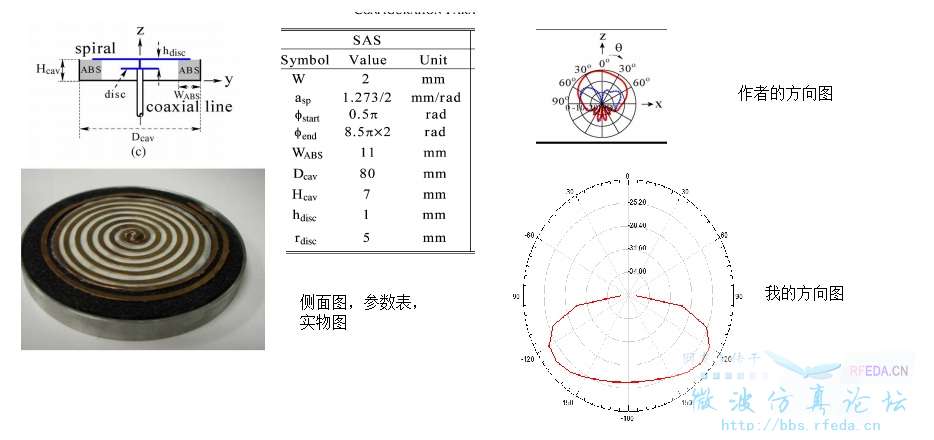

仿真一个单臂螺旋天线。图在附件里。最上面是一个水平的单臂螺旋天线最外圈半径34mm,往下1mm有一个半径5mm的圆盘,它们被一个金属腔围住。金属腔和天线之间有一层吸收材料,激励用同轴线从腔的底部连到天线。有这么些问题:
1. 作者仿真出的方向图,辐射向上,我的却总是向下,而且他的驻波比在1左右,我的有50这么大。,是什么问题。
2. 这个系统中有地吗?文章中说圆盘是地平面。
大家都来看看吧,诚心求教。太纠结了。
1. 作者仿真出的方向图,辐射向上,我的却总是向下,而且他的驻波比在1左右,我的有50这么大。,是什么问题。
2. 这个系统中有地吗?文章中说圆盘是地平面。
大家都来看看吧,诚心求教。太纠结了。
大家帮帮忙呀!
