RFID绕线天线的仿真问题

05-08

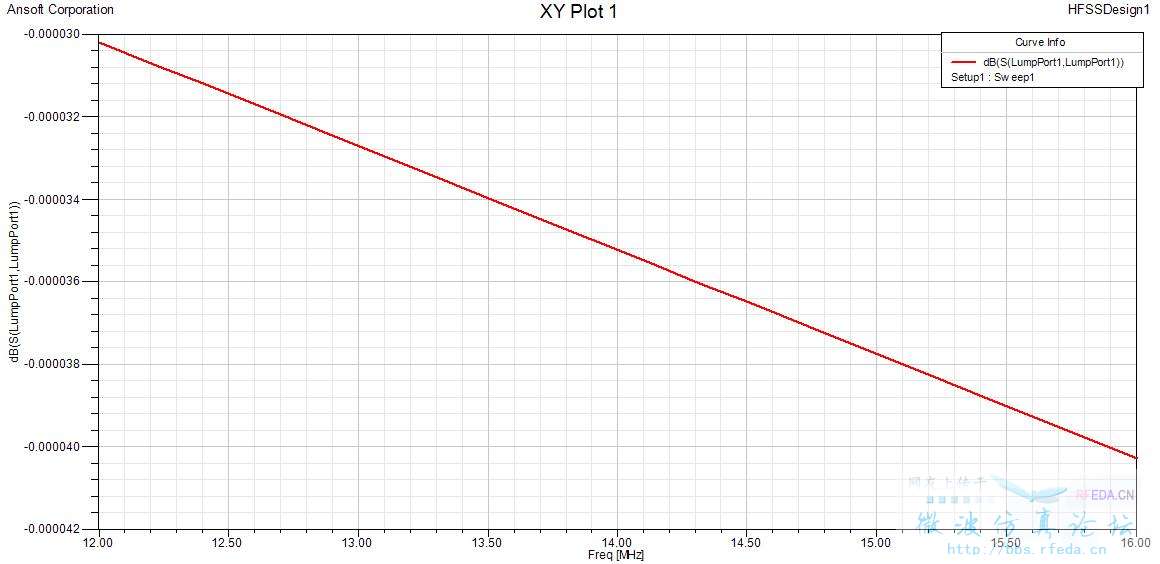

大家好,最近用HFSS仿真RFID的标签天线,想看看其在13.56MHz的谐振点,但我得出的结果在12-16MHz仅为一条斜线,swr也是一条横线,还请各位有经验的朋友帮忙指点。
具体设置如下:
Driven Modal
求解频率:14Mhz
扫频范围:12-16MHz,25个点,discrete

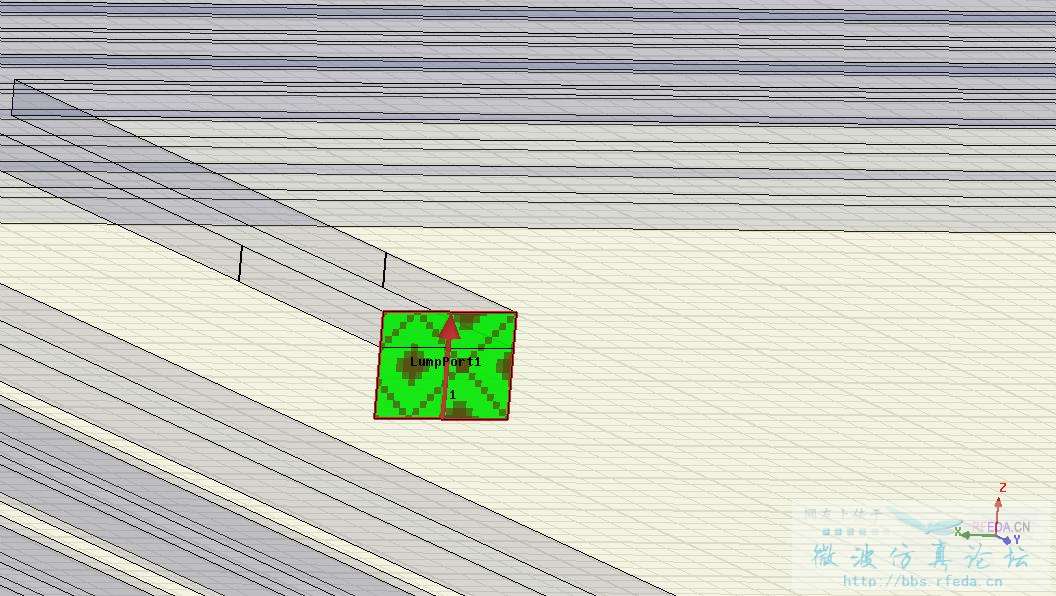

激励:lumped port,置于内部自激励,微带线的短尽头矩形面
辐射边界和远场辐射已设。

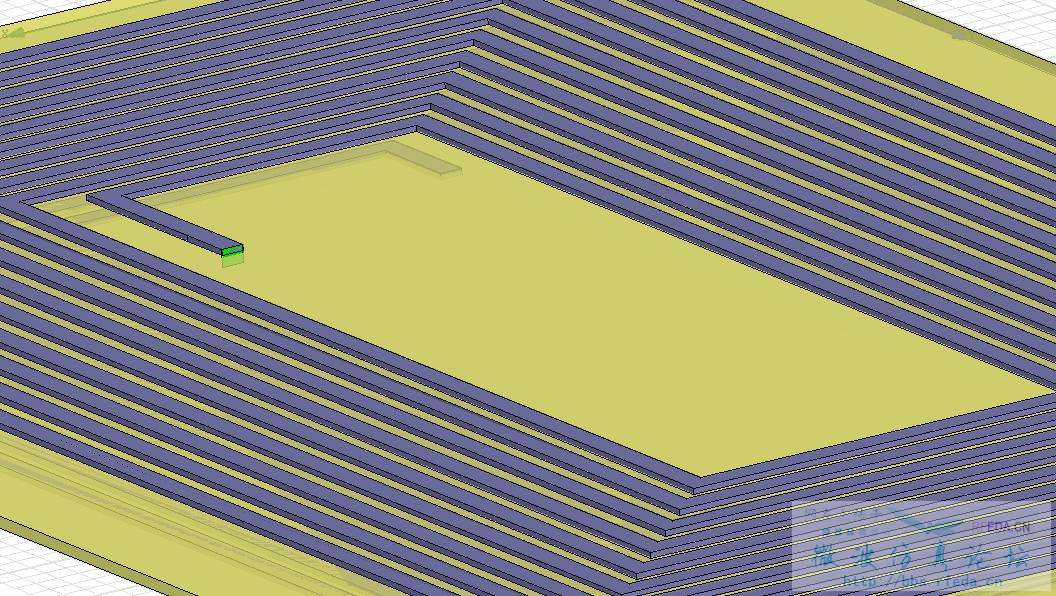

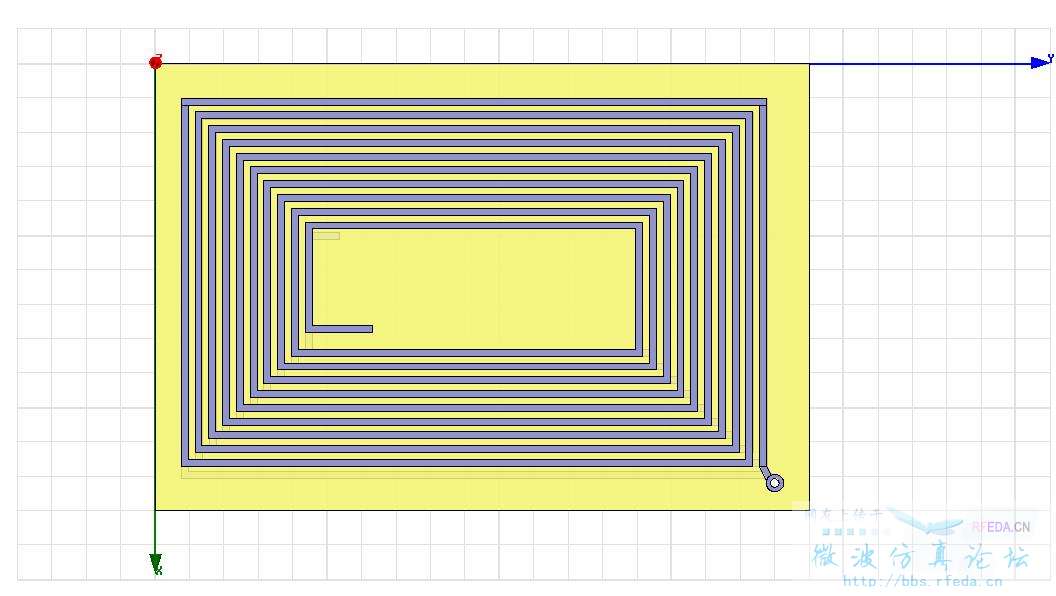

线宽0.2mm,厚度0.05mm,间距0.2mm,PCB上下面各9圈,PCB尺寸为20x12x0.1mm^3
由于是新人,不能直接传图,所以放于附件中。
刚进公司的任务,公司里没人会仿真,真心的希望朋友们能帮帮忙,不胜感激







把你的工程压缩一下传上来让大家看一下吧,刚看图和说明看不出问题

之前自己仿真也遇到过这样的问题,试着改一下激励源的方式。
试试在激励处画个同轴方式激励,用waveport,记得加PEC的小帽

13.56的应该是用近场的
看磁感强度
感觉你的S11参数有问题,还是再看看阻抗图形吧
如果阻抗图形是容性的可能是你激励没加好,放大激励看看是不是连接好了

先谢谢各位,现在的问题是如果没有接地面的话,如何在同一个平面,比如上平面加lumped port?是不是要人为的多画一块接地面呢?但是我看到有的例子lumped port不用连地啊?

果然是没有接地……
lump不接地怎么用?
地的定义不是说必须底下有块金属的,偶极子其中一个臂就是接地的

楼上的能多讲些吗?关于lumpport的地有如何要求?

把模型发上来倒是可以搞下
这个应该是你激励源设置有问题

你的模型看起来还是一个开路,没有形成封闭环,在近场,怎么能使它呈现感性呢?

频率这么低,阻抗应该是很大的吧,这样看S11没有多大的意义,几乎是全反射,所以就成了一条直线了

同样很想知道高手的讲解!
