HFSS仿真阵列天线时端口如何设置

在初步仿真阵列天线是，端口如何设置，因为里面有很多个单元天线，我知道最好的是把馈电网络设计出来了一起仿真，但是想先看看初步的效果，但是这样如何设置端口，是只要一个个用（假如用lump port馈电）lumpport去馈电吗?需要特别注意和平时画lump port馈电有什么地方不同的吗?还是只是和单个单元天线馈电一样的设置?哪位大大告诉一下啊。如果是同幅同相的或其他情况怎么设置?还是需要其他软件来进一步模拟看?

提点个人的建议
好像HFSS中添加的lump port太多的话就会算的不准确或者说就是有问题的，激励的个数应该是有一个上限，但还搞不清楚是多少，如果是两个激励应该还算是比较准确的。
因此不建议在HFSS中对每个单元各设置一个激励进行馈电
如果阵列结构复杂的话在HFSS中调整馈电网络比较复杂，需要在设计之初就对选取的幅相分布进行论证，不妨尝试一下自己写一些算法而不采用电磁仿真，或者选其他的软件试一下。

我问这个问题主要是发展，别人给我的一个模型中，用到几个端口馈电，但是 ，我发现，我把端口里面的积分线删除后自己按照单元天线画上去后，得到的结果和他给我模型的结果不一样，而如果只删除其中一些积分线不是全部删除，然后自己再按照单元天线再画上去的话，结果又和原始模型一样，不知道这是什么原因。我也没办法把模型copy出来，我试过很多次，全删除自己画的时候，结果就会不一样，而保留第一个的话，结果又一样，是不是第一个有什么特殊设置阿?

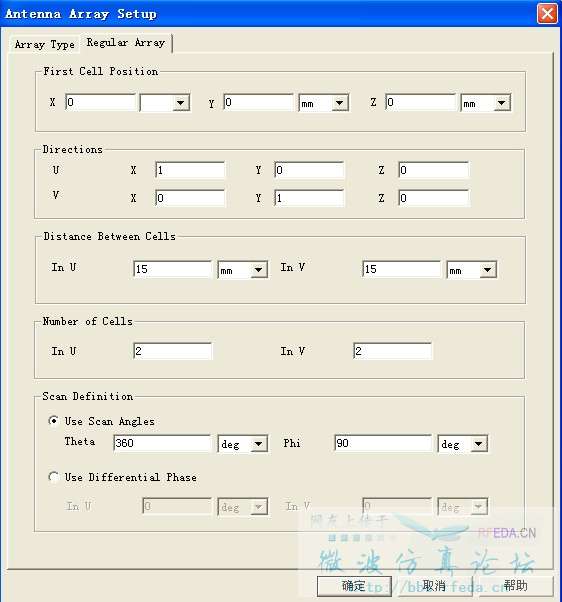

您好！我是HFSS初学者，我在HFSS软件中已经建立了对称振子模型，但现在我要组对称振子天线阵，我通过HFSS——Radiation——Antenna Array Setup打开设置天线阵地对话框，但是我不知道那里面的参数都是怎样设置的。我好几次都是设置完点击确定运行完之后却什么都没变化！还是原来的样子。我查了很多的资料，但都没有结果。我该怎么办?您能帮我解决一下吗?那些参数有：First Cell Position：X（ ）（mm）  Y（ ）（mm）   Z（ ）（mm）
Direction：   U： X（ ）Y（ ）Z（ ）   V： X（ ）Y（ ）Z（ ）  Distance Between Cells：  In U（ ）（mm）  In  V（ ）（mm） Number of cells：
In  U（ ）  In V（ ）  Scan Definition：Use Scan Angles ：Theta（ ）（deg） Phi（ ）（deg）。

你设置好后看下结果变没有呢……

首先假想阵元为理想点源进行排阵，并且这个array setup选项只能排二维阵，也就是矩形阵列
First Cell Position：X（ ）（mm）  Y（ ）（mm）   Z（ ）（mm）这个是第一个点源的位置
Direction：   U： X（ ）Y（ ）Z（ ）   V： X（ ）Y（ ）Z（ ） 这个U和V的坐标分别是进行排二维矩形阵列的两个排阵方向，用直角坐标（x，y，z）把这两个方向矢量表示出来
Distance Between Cells：  In U（ ）（mm）  In  V（ ）（mm）有了上面的说明这个就很好理解了，是分别沿着U和V方向的阵元间距
Number of cells：In  U（ ）  In V（ ）这个就是分别沿着U和V方向的阵元数目了
我就试着仿了一下两个单元的阵，好像是对的
Scan Definition：Use Scan Angles ：Theta（ ）（deg） Phi（ ）（deg）这个不太清楚是什么东东了。

后面那个应该是扫描的角度，不过，我都是自己排好了来仿真，这样好像结果更接近点，不过，就是现在不知道多个端口怎么设置，如果是等幅同相该怎么设置多个端口呢?是1x3的双极化阵列，暂时按照等幅同相仿真，如何设置端口?

激励设置，好像可以外植入

学习啊学习...

用自带的功能组阵，驻波好像是不准的

小编，最近也在学习阵列天线的仿真，但是看了说明书上的仿真例子就是通过一个天线单元，然后设置边界条件，再通过antenna array setup  （就是上面那个截图对话框）来仿真阵列天线，我看了你的说的意思是不是比如我想仿真5x5的平面阵，可以通过画5X5个天线单元组成阵列来仿真?而且仿真精度比直接通过antenna array setup  设置的精度还要高?  现在你是不知道如何给每个单元馈电

仿真阵列天线的时候，阵元的端口激励和辐射边界条件不需要改变吗?

小编问题解决了吗?
