波端口激励?
05-08
请问各位高手,当我的波端口是一个圆时为什么进行波端口激励是不行呢
这中文表达得……,要不是看你的资料我都不知道你用的什么软件……!
,各位,上次我的表达确实让人费解,是这样的,当我用HFSS,对“对称振子天线”仿真时,用选择菜单项Draw>Circle ,建立波端口,再用选择菜单HFSS>Excitations>Wave Port 设置波端口,

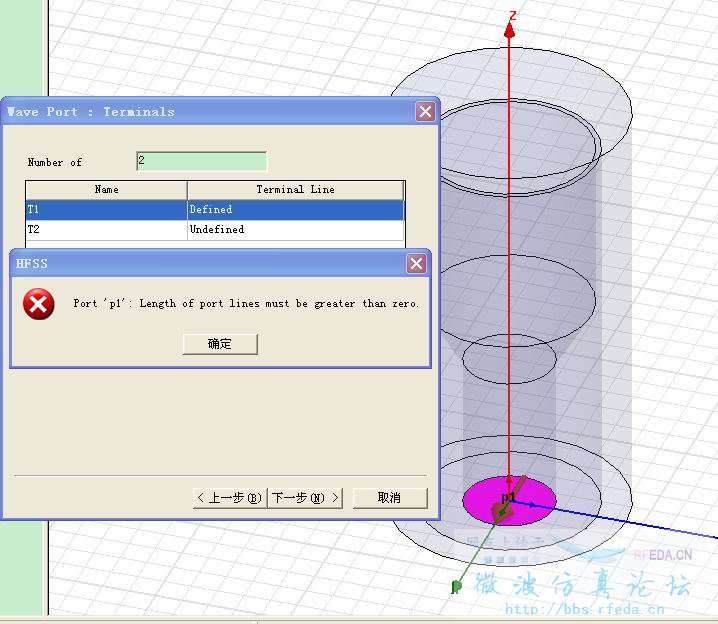

进行仿真时出现一个错误:Port'Wave Port1':length of port lines must be greater than zero.
这位同志,你设置积分线了吗?你这个错误我都没见过。外围设置3D模型的边界条件了吗?
你没有设置积分线,所以会出现这样的问题。
我设置了积分线,可还是不行。
就是这个。红线表明积分线
问题已解决。仿真喇叭天线时书上写错了,开始时应该采用模式驱动。
还有对称阵子时,需要先设置空气腔,然后再设置波端口。
我也遇到类似问题,谢谢!
这个没有先后顺序的,最终的模型OK就行了
