利用HFSS仿真RFID标签天线时,怎么设置输入端口阻抗使之与标签芯片共轭匹配?
05-08
如题,利用HFSS仿真RFID标签天线时,怎么设置输入端口阻抗使之与标签芯片共轭匹配?

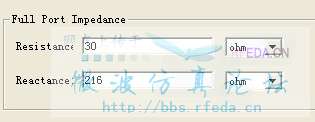

是否在图中所示的位置设置啊?谢谢
Port Renormalization 设置有两种
第一种
第二种
是否在图中所示的位置设置啊?谢谢
我是这样做的,不过要改成芯片的共轭阻抗。等待高手证明。
但是我听说这种设置方法得到的结果很不准确啊!
求解。
应该就是这么设置的
就是这样设置的
等待大神的求解啊,最好给个例子来啊
对啊,哪个大侠给个例子啊
设置成芯片的共轭阻抗
比如 芯片阻抗是 20-j170 ohm
你设置的天线阻抗 20+J170 ohm 就好了,(HFSS中会自动修改为20+i170,)
位置么,记不太清了,花完端口线下一步应该就是了,默认50,ohm,应该是LZ截的那个图
好像这样设置收敛会比较慢
设置成芯片的共轭阻抗
用H3芯片举个例子,芯片阻抗27.4-j200.
天线端口激励设置为27.4+j200.
Port Renormalization 设置有两种
第一种
第二种
嗯 就是这样设置的 谢谢哈
需要根据公式自己计算,设成共轭匹配也是错的!
s11=20*log10(|(Zant-Zchip*)/(Zant+Zchip)|)
HFSS中S11的计算公式为
s11=20*log10(|(Zant-Zchip)/(Zant+Zchip)|)
11楼正解!
30+j216 ?有关系吗
下面两种有什么去却,求教
同意11楼的看法
应该是12楼吧
算S11确实应该按照12楼的做
不过貌似,gain不会随着改变端口阻抗而变化呢?
这个怎么理解呢?是不是说HFSS给出的gain已经是自动共轭匹配好了的呢?
如果你不是用一个单端口的芯片设计一个双频段或者多频段的标签,没必要这么麻烦,意义不大。
学习中,ym各位大牛
请问 具体怎么算呢?
