求助 双脊喇叭仿真相关问题,急!
05-08
求大家帮个忙,最近正在仿双脊喇叭天线,有几个问题搞不懂,希望大家指教指教:
1、我要仿真的天线是1ghz到18ghz的,驻波要求小于2,但是我自己试着算了一下脊波导的主模截止频率,发现貌似达不到在这么宽的带宽内实现驻波小于2 ,我设计了一组参数计算了一下主模截止频率为0.5GHz到7GHZ,根本到不了那么大。我的仿真思路是先仿真出一个符合条件的脊波导,然后再接上喇叭段进一步仿真。我这个思路对不对啊?真的有符合条件的脊波导吗?

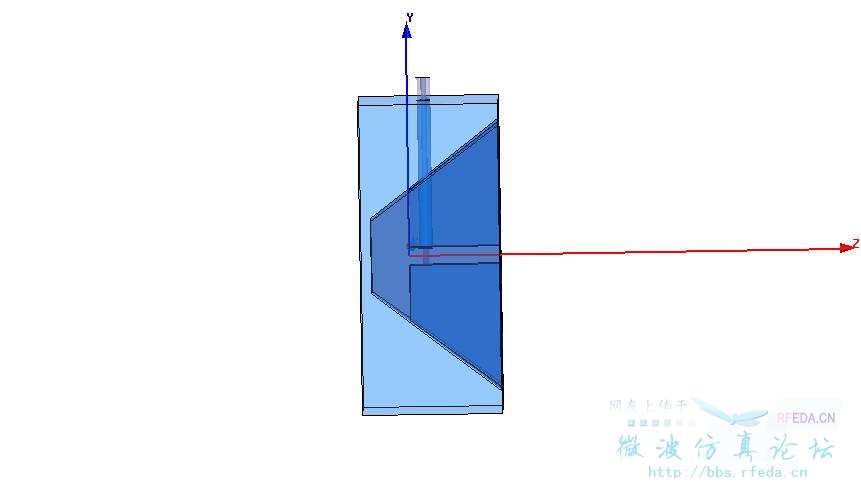

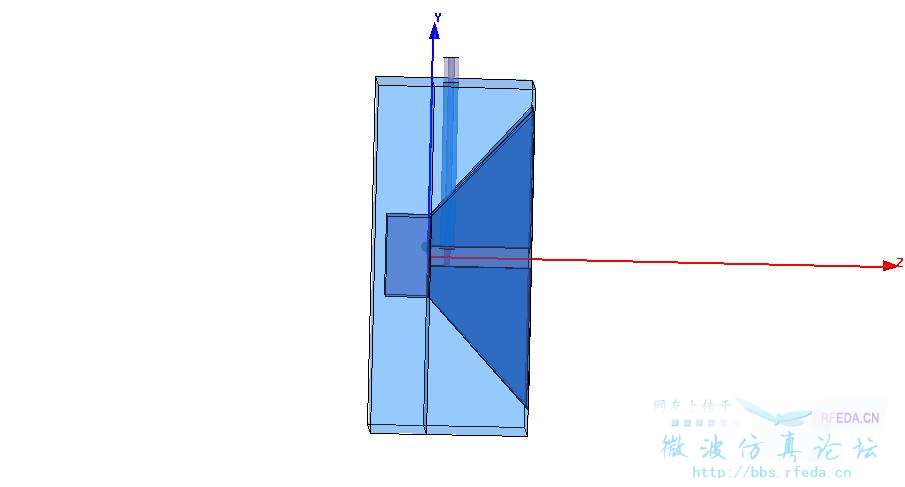

2、脊波导后面还接了一个空腔,这个空腔的作用是什么啊?还有空腔形状是矩形波导还是楔形的?也就是下面两个那个对?
3、空腔的尺寸又如何设计?
非常感谢,期待大家的帮忙!
1、我要仿真的天线是1ghz到18ghz的,驻波要求小于2,但是我自己试着算了一下脊波导的主模截止频率,发现貌似达不到在这么宽的带宽内实现驻波小于2 ,我设计了一组参数计算了一下主模截止频率为0.5GHz到7GHZ,根本到不了那么大。我的仿真思路是先仿真出一个符合条件的脊波导,然后再接上喇叭段进一步仿真。我这个思路对不对啊?真的有符合条件的脊波导吗?
2、脊波导后面还接了一个空腔,这个空腔的作用是什么啊?还有空腔形状是矩形波导还是楔形的?也就是下面两个那个对?
3、空腔的尺寸又如何设计?
非常感谢,期待大家的帮忙!
等待大家的帮助。
自己顶起来,希望好人相助
请问脊波导的截止频率怎么算呢,谢谢
模型发过来看看
