Ansoft HFSS如何设置周期性边界条件
05-08

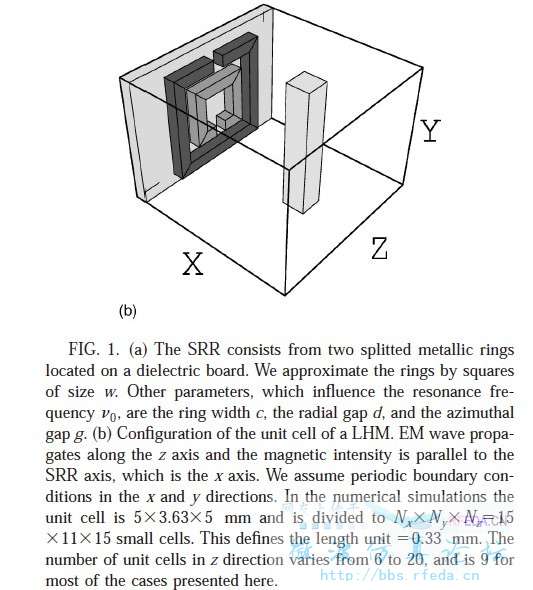

我是本科生二年级,现在还未系统地学习过微波的知识,最近在对左手材料很感兴趣,自己学着使用Ansoft来做出左手材料的模型 最近我在按照一个文献上介绍的左手材料的模型在做,但是当我在设边界条件时,我发现文献上说需要材料在X,Y方向上有周期性边界条件。我经过查询资料后发现这个可通过设置Master Slave边界条件来做。但是在最后设置相位差的时候,我就不会了,请问一下各位高手们,在设置Master Slave的时候,两个面的相位差如何来定?谢谢
我在下面附上了我不知道如何设置的一个界面 还有我正在做的左手材料的模型单元
我在下面附上了我不知道如何设置的一个界面 还有我正在做的左手材料的模型单元
相位差与需要的频率相关啊,需要哪个频率就设定对应的相位吧
正入射的相位差为0
貌似我自己觉得这里的Phi 和 Theta 是指的扫描角度,由于我现在自己设定的波穿过的方向是沿Z轴的,所以这两个角度我认为应该都是零。对了,周期性边界条件的作用是使这个平面能够在空间上无限拓展吧
能不能说明白一点啊
