缝隙天线带宽问题
05-08
各位大大,小弟在一个已经做好的微带贴片天线上开槽,之后得到的缝隙天线的VSWR 比原先的天线小了不少,但是带宽却也是减少了,在网上查了一些资料,知道开槽应该是会增加带宽的啊,为什么我的反而相反的呢? 小弟新手,希望各位大侠帮忙解释一下下,谢谢了。

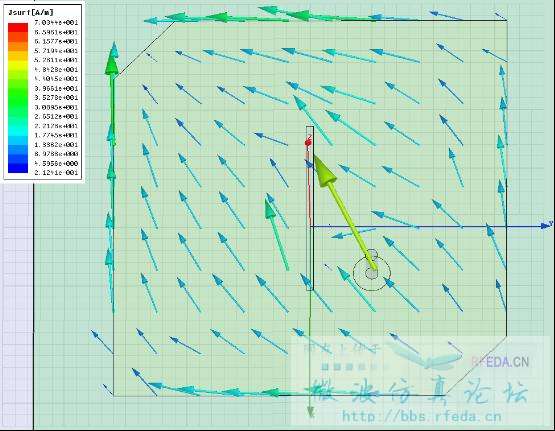

这个是我开槽的位置 ,的确是按照切断电流分布的方向,之前的贴片天线VSWR大概是1.56 BW 140MHz左右
现在VSWR1.41 但是带宽却只有100MHz左右了。
缝隙尺寸是 14mm*0.6mm 贴片尺寸是32mm*32mm
应该不会是开槽错了吧。我是作为本科毕业设计的 分析开槽对于微带贴片天线的参数影响分析,有包括开槽尺寸以及位置的影响分析,
现在这样,似乎分析出来不符合理论上的了,不知道问题出在哪儿。
你看看你自己开槽的位置的,是不是影响电流分布了
这个是我开槽的位置 ,的确是按照切断电流分布的方向,之前的贴片天线VSWR大概是1.56 BW 140MHz左右
现在VSWR1.41 但是带宽却只有100MHz左右了。
缝隙尺寸是 14mm*0.6mm 贴片尺寸是32mm*32mm
应该不会是开槽错了吧。我是作为本科毕业设计的 分析开槽对于微带贴片天线的参数影响分析,有包括开槽尺寸以及位置的影响分析,
现在这样,似乎分析出来不符合理论上的了,不知道问题出在哪儿。
开槽会对天线驻波影响,但没有绝对的会说增大或者减小 a
试着改变一下方向了。
看了一下你的模型,对贴片切角了怎么还把底馈位置放在了贴片对角线上呢?为了实现双极化? 不过开槽会降低天线Q值按理说Q与带宽成反比,带宽应该会增加,再调调吧!
不懂,学习中
