HFSS建模怎么添加巴伦

本人正设计一个等角螺旋天线.HFSS刚学不久
已经做好一个天线模型 激励用的Lump port  可以仿真出来很多结果 但毕设要求做实物 双臂等角螺旋为对称的平衡结构
同轴线馈电的话必须添加巴伦 设计准备采用的指数渐变线巴伦 50欧姆转换到140欧姆左右
请问在HFSS中如何添加巴伦（或者说如何巴伦建模） 即将要交任务了  很急

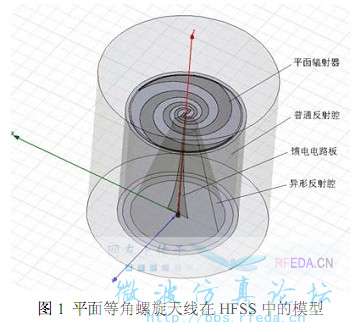

就如附图中的巴伦 怎么才能在HFSS中制作出来  求好心人详细指点下 越详细越好 本人不胜感激！

建模的时候先确定不平衡端地面和微带线的宽度、平衡端的带线宽度、微带线的渐变系数、地面的渐变系数、balun的长度。平衡端微带线和地面宽度相同。地面的渐变系数可由balun的长度和balun两端地面的宽度来确定。在确定了介质板后不平衡端微带线的宽度就可以确定了，最好把上述各参数设为变量，在仿真过程中调整各项参数使得balun的性能符合你的要求。我的课题就是平面螺旋天线的设计，具体的太多，大概就这样，你可以买一本书《微波技术与天线》蓝色的封皮，作者我忘了，里面有对指数渐变微带balun的详细介绍。

推荐胡树豪的《实用射频技术》，专讲巴伦的 他是巴伦的权威！

同意楼上的，这本书对巴伦讲解的很好！

用户被禁言,该主题自动屏蔽！

哈哈。好东西！

哎，小编四年前的事情，我现在也在做，求相关的仿真方法和端口设置
