HFSS画图的问题

05-08
如何把3D图和天线模型放到同一图中去?那位大虾给指导下

HFSS 11可以的,具体步骤是3D Modeler->Import ,

可以具体说下吗?

不知道你有没有解决,当时我也只是把天线模型和3D的实物模型设置在同一个HFSS界面内,但很久没有设置到对应的位置,所以也不是很清楚了,你最好请教大牛吧!

还没解决 试了下还是不行 谢谢了 期待大牛的回复

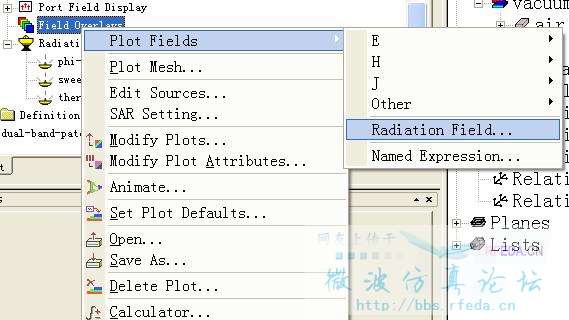

工程树==>field overlays==>右键plot fields==>radiation fields


你用的是V12的hfss吗?
我用的V11的,就没有radiation fields这一项。
小编说的是什么意思呀?要把什么3D模型和天线模型放一起?

用的是正版的吗?

hfss V12

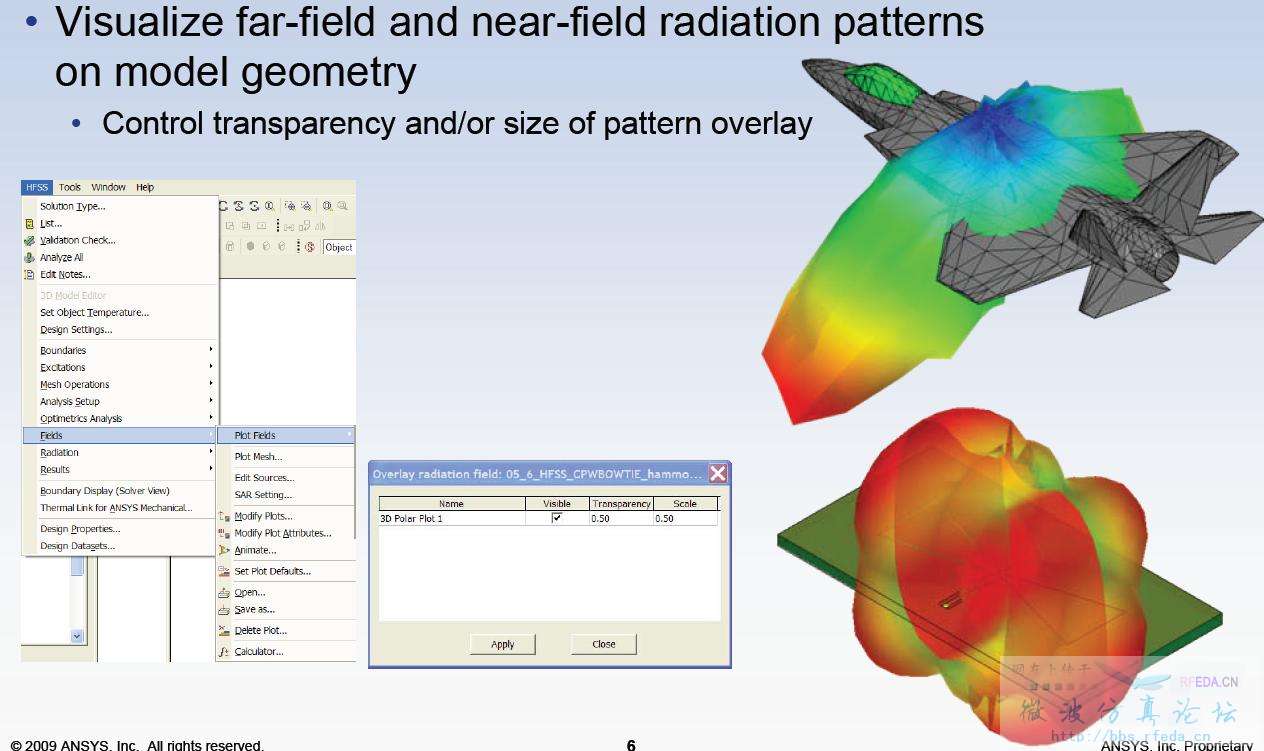

这是V12的 highlight


12就行
10跟11应该没这个功能

学习啦,只可惜我的电脑用V12总是出问题,没办法又换回V11了,用不了这个功能。
