有关馈线的问题
05-08
大家好。

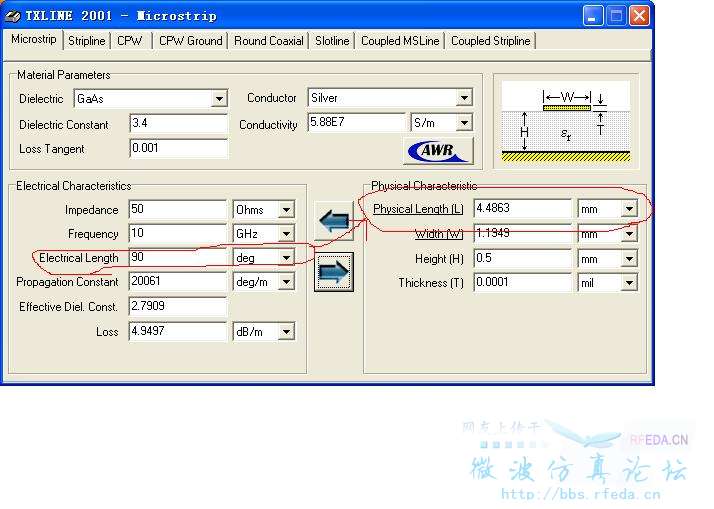

我想问一个问题,当一个宽带天线的馈线中有一段是50欧姆的阻抗线,那这截馈线应该以带宽中的中心频率还是上/下截止频率为基准来计算其宽度和长度呢?关于馈线的长度,我还有另一个问题,我们一般采用的馈线是四分之一波长,这里的四分之一波长是直接用 c/f /4 计算出来,还是可需要通过计算软件算出来?如下图
我想问一个问题,当一个宽带天线的馈线中有一段是50欧姆的阻抗线,那这截馈线应该以带宽中的中心频率还是上/下截止频率为基准来计算其宽度和长度呢?关于馈线的长度,我还有另一个问题,我们一般采用的馈线是四分之一波长,这里的四分之一波长是直接用 c/f /4 计算出来,还是可需要通过计算软件算出来?如下图
微带线的阻抗和频率没有直接关系,只有相位和电长度与频率有关
微带线为四分之一波长的时候,通常作为阻抗变换器适用
我知道微带线的阻抗主要决定于微带线的宽度,和介质板的特性,但是当使用这个软件来计算阻抗的时候,当频率不同的时候,计算的结果是有差别的,我不知道这里的差别应该如何理解。
当一个宽带天线的馈线中有一段是50欧姆的阻抗线,那这截馈线应该以带宽中的中心频率还是上/下截止频率为基准来计算其长度呢?,这个长度必然跟频率有决定性的关系。
传输线特性阻抗与频率是有直接关系的 只是在不考虑传输线热损耗即电阻和电导=0的情况下 Zo才等于sqrt(L/C)
建议lz不要用那个软件算微带 相当不准
那您的意思是将传输线等效成LCR后,手动计算?
回复四楼
一段好的50欧姆同轴线传输线,从千赫兹到10g的特性阻抗都可以是50欧姆
微带线可能没这么宽的带宽,但是对阻抗对频率的敏感度并没有想象的那么厉害
小编的宽带天线带宽具体是多少的呢? 通常情况下是按照中频设计的
一般四分之一波长的阻抗匹配传输线是按照中心频率来计算的,准确度如何就要看你的天线的宽度了
对于微带天线的特征阻抗,个人认为与频率没有关系,其计算公式在“微波工程”这本书中有详细的介绍。
谢谢啊:)主要是我在设计的时候,也是按中心频率来算的,但是感觉匹配仍旧不怎么好,所以才会有此一问,谢谢你:)
