矩形波导窄边开缝
05-08

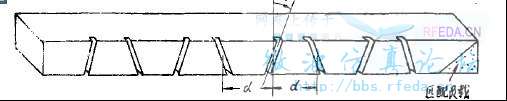

在用HFSS划波导窄边开缝的时候由于缝隙长度大于波导的高度需要向宽边延伸,请问一下怎样画才能实现延伸呀?希望各位指点指点。
缝的高度最高就是波导的高度啊 ,怎么还向宽边延伸呢?长度可以很长啊,小编是在做什么波导器件?
很简单,你把波导管画好以后,再画一个box,其厚度与缝宽相同,长度在旋转后比波导窄边高度大,然后高度根据你深入波导宽边的需要确定,旋转移动到指定位置,用波导管减去box即可!
不错顶一个
