ADS2012从原理图生成layout出现的几个问题
05-08
ADS2012从原理图生成layout出现的几个问题,弄了好久都不能解决,请教下各位;

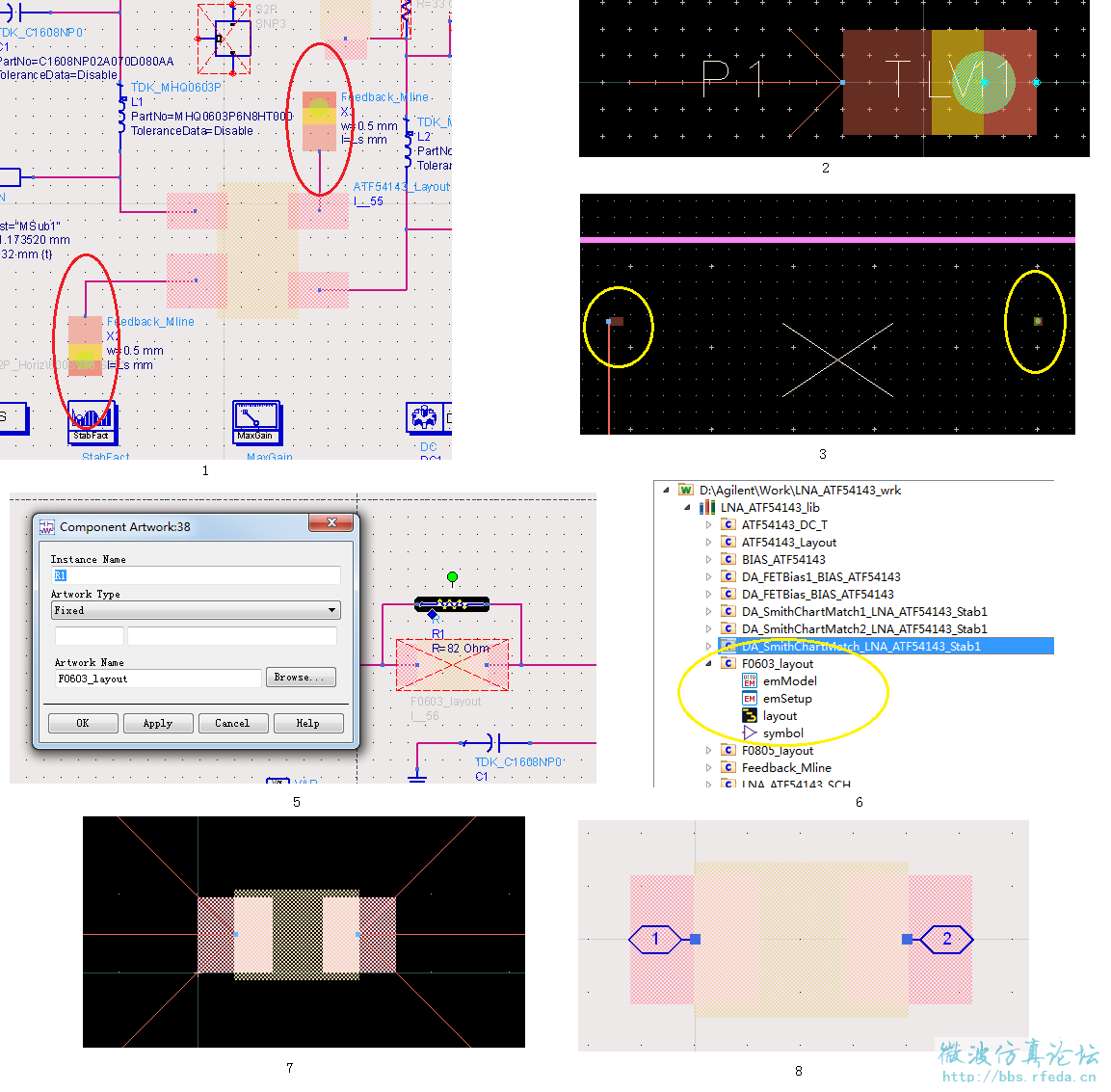

1):在ATF54143的源级加一段短路短截线(小电感)作为负反馈改善稳定性(见picture1),在layout里设置好之后生成元件(见picture2),再在原理图里接入ATF54143的源级(见picture1),调谐仿真后,再generate/update layout后,发现这个短路短截线变成了两部分,离得很远(见picture2);并且移动其中一个时,另一个也一起移动,无法放到一块儿去;弄了很久都解决不了;
那位兄弟碰到过类似问题的?怎么解决?
2):Layout里做好了0603的封装,生成了元件(见picture7,8),并且也在原理图里给电阻电容指定了封装F0603_layout(picture5),F0603_layout也位于本项目库文件中(picture6),可是generate/update layout后,在layout里就是没有对应的封装;
那里出了问题?怎么解决?[attachment=82265]
1):在ATF54143的源级加一段短路短截线(小电感)作为负反馈改善稳定性(见picture1),在layout里设置好之后生成元件(见picture2),再在原理图里接入ATF54143的源级(见picture1),调谐仿真后,再generate/update layout后,发现这个短路短截线变成了两部分,离得很远(见picture2);并且移动其中一个时,另一个也一起移动,无法放到一块儿去;弄了很久都解决不了;
那位兄弟碰到过类似问题的?怎么解决?
2):Layout里做好了0603的封装,生成了元件(见picture7,8),并且也在原理图里给电阻电容指定了封装F0603_layout(picture5),F0603_layout也位于本项目库文件中(picture6),可是generate/update layout后,在layout里就是没有对应的封装;
那里出了问题?怎么解决?[attachment=82265]
第一个问题解决了,原因是:

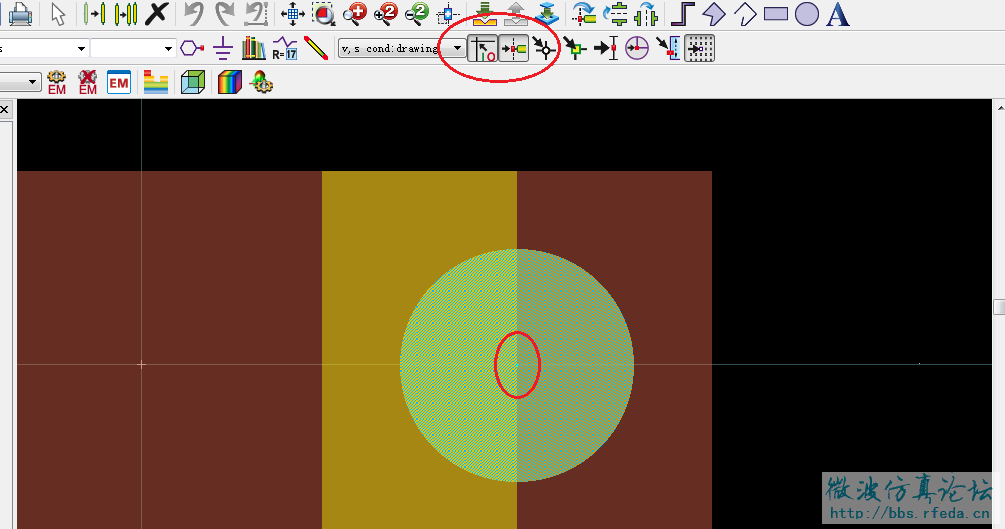

在把过孔放在微带线上时,要把过孔的PIN和微带线的PIN自动SCAN到一起;在放前要选中工具栏中的两个图标,如图片所示;
第二个问题还是没有解决;
我也是照着书上来仿真这个例子,也是不行,generate/update layout后,在layout里就是没有对应的封装。
希望一起交流
