CST MWS如何在整个频段内设置复介电常数
05-08
介电常数为23.6-j1.645,频段为26GHz-40GHz,我看了些类似问题,知道如何在某一频率点设置复介电常数,但能否实现在整个频段范围内都设置为这样的介电常数,请高人指教。
好像CST总是会对材料的色散特性进行拟合,但有个笨方法。

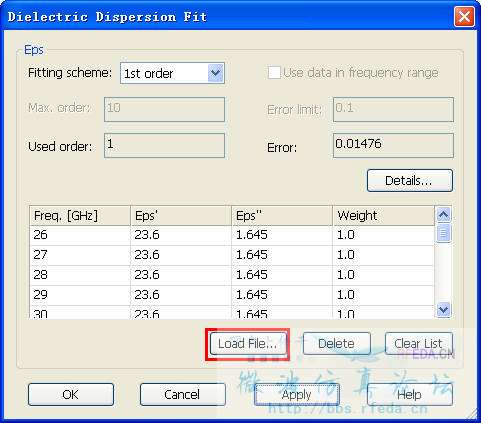

可以将频点设置密集一点,拟合就和直线差不多了
这样啊,多谢了,我试一下。
还有,我想问一下,如果我设置的频率点很密集,比如1000点,就是尽量保证复介电常数不变,计算时间是不是比原来(就是只设置一个介电常数23.6时)长了很多?复介电常数不是一个常量吗?为什么频率不同时会发生变化?
显然介电常数不是常数啊,如果是常数的话,光学和微波还有分别吗
一般材料都是色散的,只是在我们关注的频带内,很多材料不明显
多谢了,我还想问下,如果复介电常数在不同频段内是变化的,这个复介电常数是哪个频段的,如果仅给出了复介电常数a-j*b,仿真的时候该如何设置啊,有必要如上述那样分为很多个点刻意设置为相同数值的复介电常数吗?
这样啊,那这里给出的复介电常数a-j*b是一个大概数值,是这个意思吗,那仿真时刻意将其在整个频段内设置为相同数值是不是反而是错误的呢?
请参考
http://bbs.rfeda.cn/read.php?tid=60364&keyword=%CB%F0%BA%C4%BD%C7%D5%FD%C7%D0
谢了,我看下。
CST 微波工作室模块中,一段频率范围内或者单个频率点上的复折射率怎么设置?求指教
还是不是很清楚。

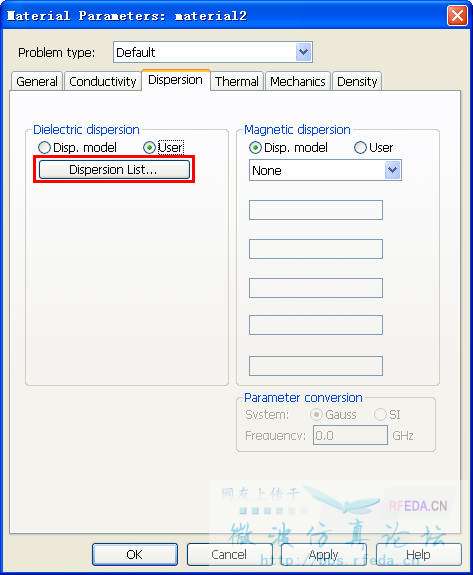

在材料的色散菜单中设置
