请问CST里面能否对激励信号进行傅里叶变换

05-08
请问CST里面能否对激励信号进行傅里叶变换 应该怎样变换啊 帮助文档打不开啊

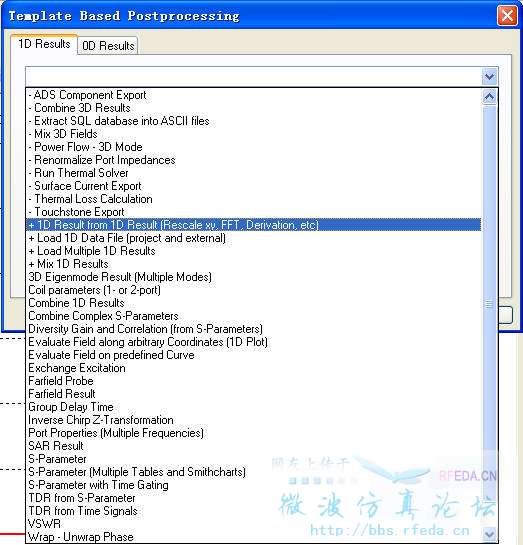

可以,使用后处理
先导入信号,然后对进行进行变换

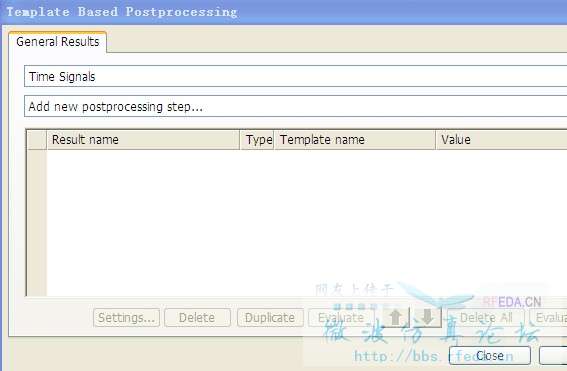

  • 不好意思 我的怎么是这样的啊 怎么会跟你的不一样


    你用的版本?

    用的2011啊

    应该有类似的,找找吧

    多谢指点 我刚才找了 试了一下 还没弄太懂 这个应该是在计算后进行的吧?

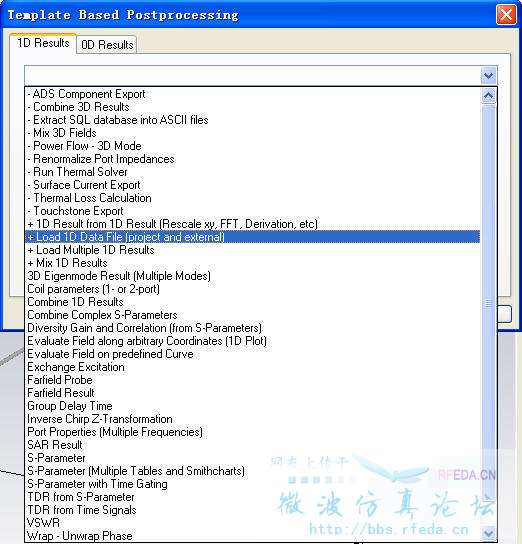

    是load 1D result,当然要运算得到1Dresult

    time signals 那个选项有  General 1D 选项,选择这个选项 而不是 time signals ,然后下面那个选项load 1D ....,把你的信号加载进去,,然后FT

    2011的后处理和09的有点不一样,有的09的后处理模板在2011里面没有加载进去,我不知道傅立叶变换这里加载进去没有。如果没有,你要到后处理宏的文件夹里找到你要用的后处理宏,然后改文件夹名字并且要在define function 里面加一句话,你看下就知道了。

    一直都有的,放心

    哇塞,还可以导入一个波形进行变化啊,那比MATLAB还傻瓜了,哈哈

    感谢各位的热心帮助   问题已经整明白
