新手CST MWS建立PIFA模型遇到的问题

05-08
1、辐射片和接地面中间有介质基片这部分存在,这是必要的吗?它的存在作用是什么?
2、pifa天线的模型做好后,边界条件要怎么设置呢?
3、馈电线必须用同轴馈线还是一条矩形金属片即可?
新手上路,麻烦各位帮忙解答!

你要是好好站着我还愿意讨论,跪着直接无视……

我也是学习其他新手同学求助的方式嘛

真失望,一个没活力的论坛。

请描述清楚你的问题,最好截几个图
1、最好描述一下什么是PIFA天线,我们都不是专业做天线的,这些缩写不太懂
2、天线一般都是open(add space)边界条件
3、不知道你这两种馈电都是什么样子的

1. 请参考《微波工程》“微带线”或者“带状线”部分的论述,如果你看不懂课本里的论述的话没有必要再纠缠存在的作用。
2. PIFA天线的实物做出来以后你要放在什么条件下测量?实测是什么条件,仿真就用什么条件。不知道的话请翻天线类教科书。
3. 你是想说“coaxial-fed”或者“microstrip-fed”吗?你实际做天线的时候用哪种方式仿真就用那种方式。不知道的话请咨询你的导师。

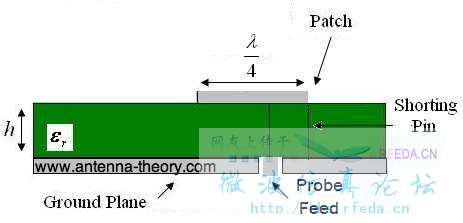

PIFA:Planar Inverted-F Antenna



手机天线设计非常流行的一种天线形式。
微带线馈电比较传统,现在(至少我还在学校的时候)用SMA+同轴线馈电开始流行了。
