CST自适应网格加密设置无法实现?

05-08

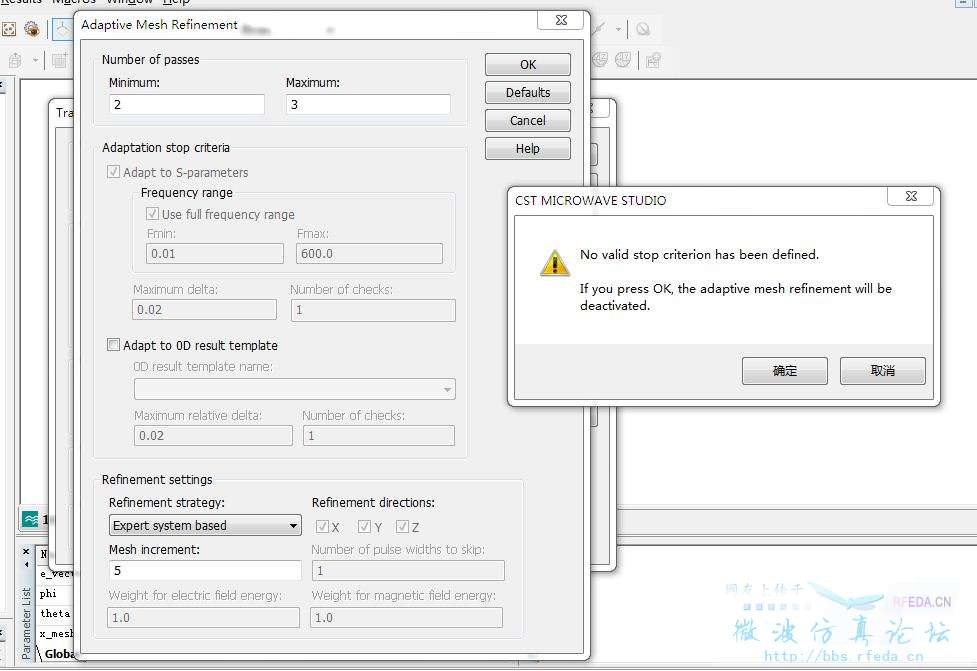

各位前辈,为什么我在设置自适应网格加密会出现如图的问题?CST正在学习中,希望前辈们不吝赐教,谢谢!


舍不得说一下其它的仿真参数是怎么设置的?

时域求解器,六面体网格,频率0.01MHZ-600MHZ,离散端口1A电流激励,边界条件是各向open,8层PML截断,还有什么参数?

是不是有设置成S参数型的激励端口?

模型文件较大,不方便上传,有些地方可能描述的不清楚,希望前辈能提供些帮助,谢谢!

以后回帖尽量放在一个帖子里。
传不了模型问题不大,心里大概有数了。
小编先翻译一下提示信息是什么意思?结合一开始的截图,你觉得软件为什么要这么提示你?

“没有合法的停止判别标准被定义,自适应网格加密将不会被激活,”我想应该是终止条件没有设定,可是我的自适应停止标准下的选项一直是灰的,无法选择,自适应网格加密的作用应该是把一些细小的结构进行更为细小的网格剖分,使得仿真更为精确。是不是由于我仿真的频率较低,对应的网格较大,无法自动加密细小结构? 期待您的解答。

电流源形式的离散端口无法得到S参数,所以你的1D优化是灰色的不能激活。
0D优化也不能激活吗?

同问,


上面是灰色不可选的,选择0D优化显示错误

说明不能自适应优化。还有什么问题?

端口设的S-paramter,为什么网格不能自适应优化?
