CST MWS中怎么设置采样间隔呢?

05-08
就是time step width怎么设置呢?默认的好像是根据数据的斜率设置的,这样的话不同的波形,间隔也不一致,而我想得到一致采样间隔的数据,求大神指导

在哪里看到的"time step width"?

小编留言:

你好,我是用CST做的辐照同轴线的模型,两端用50欧电阻接地,用连续波辐照,我想监测源和响应的时域信号,并将数据导出,想得到相同采样间隔的数据,不知该如何做呢?每次时域仿真结束的时候右下角都会有提示Time step width:
used: 5.327e-3ns   这个参数会随着波形的变化而变化  不知可否设定为定值呢?

如果是网格设置的话,间隔应该是不一致的,除非模型是完全均匀规则的模型。

小编留言:

你好,我是用CST做的辐照同轴线的模型,两端用50欧电阻接地,用连续波辐照,我想监测源和响应的时域信号,并将数据导出,想得到相同采样间隔的数据,不知该如何做呢?每次时域仿真结束的时候右下角都会有提示Time step width:
used: 5.327e-3ns   这个参数会随着波形的变化而变化  不知可否设定为定值呢?

希望你多看看关于网格设置的帮助文档

小编留言:

你好,我是用CST做的辐照同轴线的模型,两端用50欧电阻接地,用连续波辐照,我想监测源和响应的时域信号,并将数据导出,想得到相同采样间隔的数据,不知该如何做呢?每次时域仿真结束的时候右下角都会有提示Time step width:
used: 5.327e-3ns   这个参数会随着波形的变化而变化  不知可否设定为定值呢?

不知道小编这个问题解决了没有啊 想请教

小编留言:

没解决呢。我也很苦闷。

你好,我是用CST做的辐照同轴线的模型,两端用50欧电阻接地,用连续波辐照,我想监测源和响应的时域信号,并将数据导出,想得到相同采样间隔的数据,不知该如何做呢?每次时域仿真结束的时候右下角都会有提示Time step width:
used: 5.327e-3ns   这个参数会随着波形的变化而变化  不知可否设定呢?

就我所知,这个参数只和网格大小有关,与数据导出无关。
CST MWS帮助文件《Transient Solver Performance Improvement》。

小编留言:

好的,谢谢哈

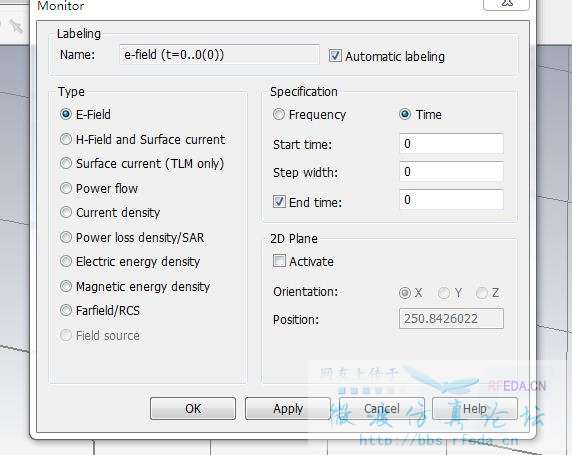

时域求解器的默认激励为高斯信号,激励时间和设置的仿真频率相关,你的波形改变,仿真时间也随之改变,时域求解是将你的激励信号馈进所要仿真的结构,看能量衰减到一定值结束仿真。Time step width 据我所知是网格设置的参数。不是你的仿真采样间隔,你看看监视器设置里有时间参数的选项,是不是你需要的,我也是刚入门,有些解释不一定对,仅供参考。

小编留言:

你好,默认激励高斯信号是这样的,由频率决定其特性,我是自己导入的数据,原数据的采样间隔为0.05ns,而响应数据的采样间隔一直在变化的。
Time step width 代表了什么我不太知道,但是我导出数据到TXT文件中,可以看到采样间隔与Time step width相同,例如均为1.642629e-2ns  我认为这不是巧合。


小编我觉得你可能对软件参数的理解还很不够,最好能详细解释你要做的仿真的流程,每个参数的详细设置以及设置的原则。
如果你说不清楚的话,把模型传上来,会有人替你看的。

小编留言:

管理员你好!我申请+了14开头的QQ群,尚未通过验证,好像看到你也在那个群里,能否通过验证一下,我想向您请教一下,由于我的网速太卡,不能及时的刷新论坛,不好意思
