CST的PCB模块如何得到电流分布.rsd文件和.esf文件
05-08
现在想在MS工作室里模拟 PCB板作为干扰源的 机箱 的辐射模型
但是卡在了 怎么在MS工作室里导入PCB电流分布文件.rsd或者导入compact source 文件 .esf文件
看了下资料,说是在PCB工作室里面对PCB板做SI分析,加入AC TASK 之后,就可以得到.rsd 文件
但是一直找不到实际成功的方法,求各位大侠帮忙啊
一个是在DS视图里,PCBS代表的Block的properties里:Export...
但是卡在了 怎么在MS工作室里导入PCB电流分布文件.rsd或者导入compact source 文件 .esf文件
看了下资料,说是在PCB工作室里面对PCB板做SI分析,加入AC TASK 之后,就可以得到.rsd 文件
但是一直找不到实际成功的方法,求各位大侠帮忙啊

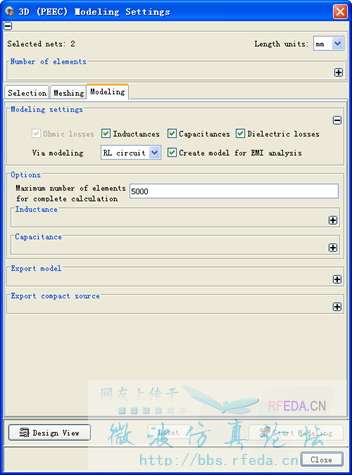

有两个勾要勾上,一个是在PCBS的PEEC modeling的时候:Create Model for EMI analysis

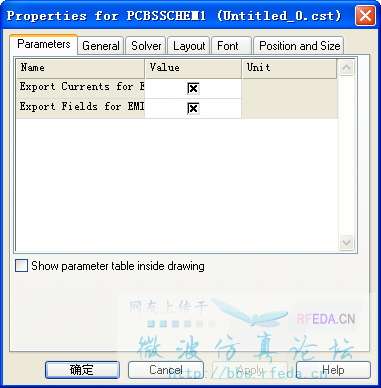

一个是在DS视图里,PCBS代表的Block的properties里:Export...
非常感谢,现在已经搞定了,果然是高人,感谢感谢!
还没等到leb871010大侠回复呢就看到这个帖子了,灰常感谢leb871010大侠和lantianyi大侠!
您好,我按照您的指导也对自己的PCB板进行了分析,由于选择了Create Model for EMI analysis 部分器件存在理想地,导致无法建立,请问除了去掉这些器件还有什么办法没有,比如通过设置更改理想地?另外EMI这个设置的意义是不是分析一些电路的寄生参数?
lantianyi大侠您好,印制板工作室里介绍了分析PCB的三种不同的方法,而只有PEEC法建模时才会出现
Create Model for EMI analysis 这个选项,其他两种方法找不到这个选项,是不是意味着想要计算PCB的电磁辐射,就必须使用PEEC法对PCB进行建模计算,其他两种方法不再适用了?
然而我记得PCBS算例里好像说PEEC法计算单层或者两层板的计算比较适用。
所以我想请教一下您,如果我想计算多层板的EMI,是不是还是别无选择,只能用PEEC法?其他两种方法能够计算吗?谢谢!
不用去掉器件,把和器件的GND从net Class ground里去掉,PCBS帮助文档里有说明,如果要进行EMI分析,GND就不能设置为ground,我也遇到这个问题,这样处理之后就好了。
好的,谢谢,问题我已解决了。
