CST MWS mesh view下的红点表示什么

05-08

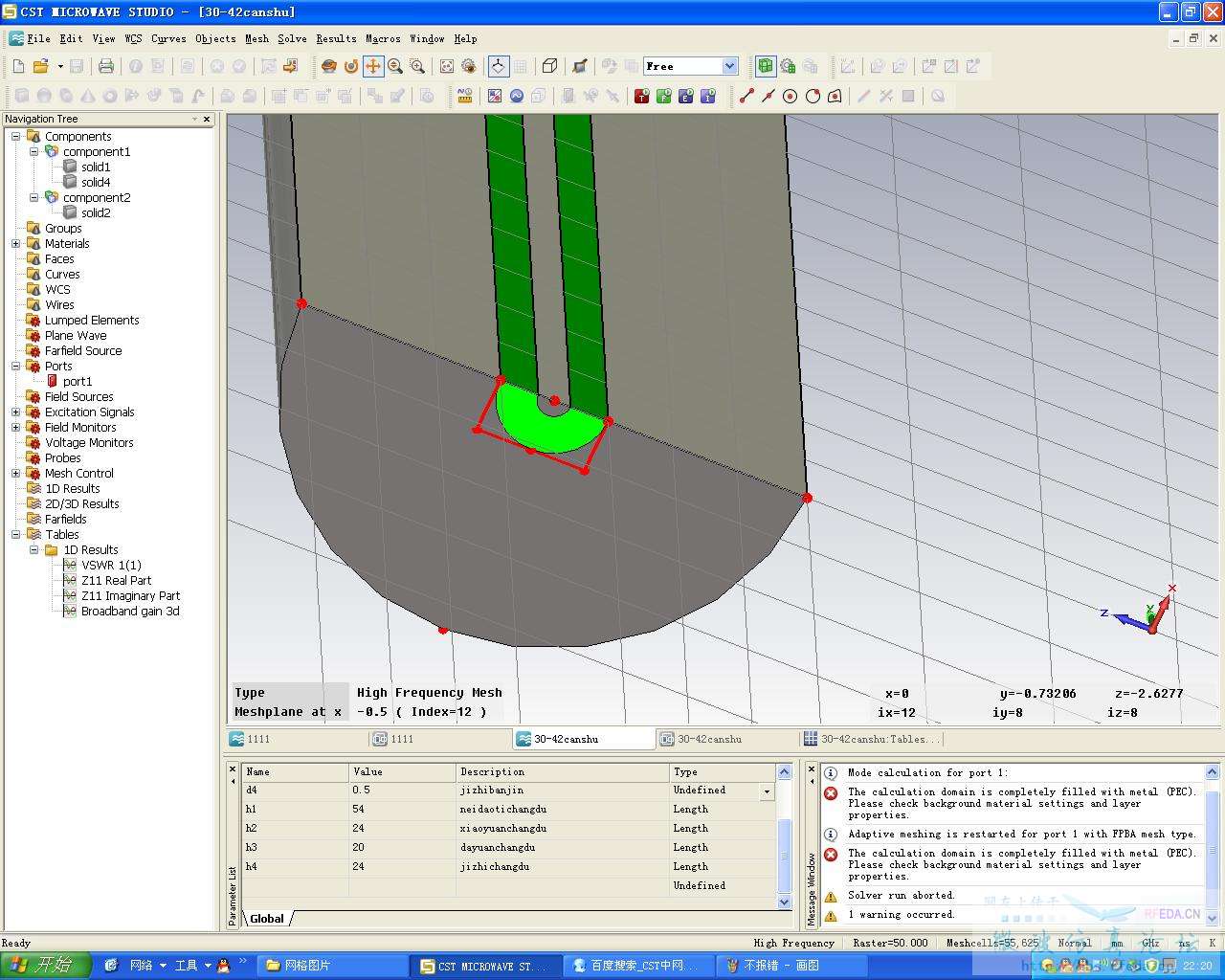

如题,请高手详细解答,谢谢啦


Whenever the automatic mesh generation finds it necessary to locate a mesh node at a particular position, it will mark this with a  fixpoint (red dot). A fixpoint forces the mesh generation to create mesh lines through this point. However, there may be other constraints (such as the ratiolimit, for instance) such that this fixpoint cannot be considered.
If you want to add new fixpoints or change the fixpoint’s usage use userdefined fixpoints (blue dots).
从help里面复制来的,就是说网格线一定要通过红点,如果foxpoint太多的话,可能会造成很小的网格

请学会使用软件的帮助文件。
CST MWS帮助文件《Mesh Generation Overview》。

的确应该学会使用帮助文件,非常感谢

昨天没仔细看。这个错误就是你的网格太稀疏了,导致端口全是PEC,没有分辨出中间的介质

恩,是的,我通过加密解决了问题,谢谢啦

我想问一下,如果我要自己手动加红点,怎么加?

可以手动给出你要的红点坐标

在网格视图的模式下,选择选点操作,然后选择点就可以了
