CST MWS如何得到线天线上的电流分布曲线
05-08
虽然在另一个帖子已经问过了…但问题还没有解决…为了更过高手能够看到…就在发一帖了…

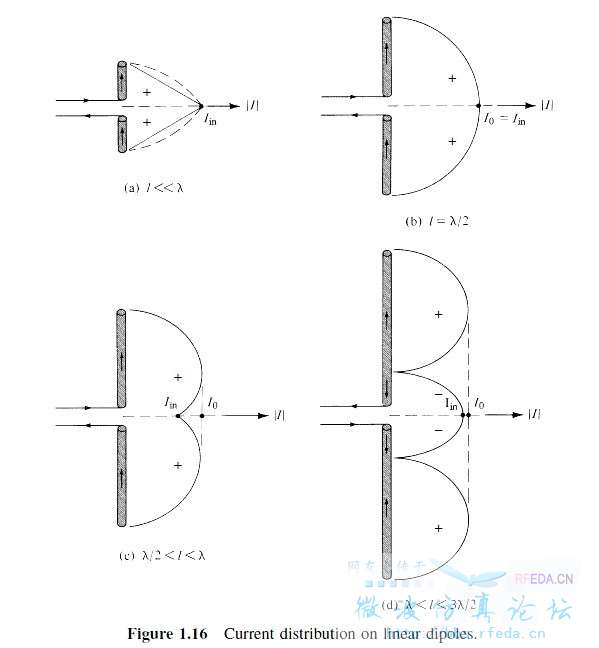

有哪位高手有办法通过仿真得到图中线天线右侧的电流分布曲线么?…注意是电流幅值随距离变化的曲线…而不是用箭头密度或是颜色来表示…
求教…多谢…
有哪位高手有办法通过仿真得到图中线天线右侧的电流分布曲线么?…注意是电流幅值随距离变化的曲线…而不是用箭头密度或是颜色来表示…
求教…多谢…
沿着天线画一条线。然后在后处理中Evaluate Field predefined Curve
我试了…提示说surface current 不能用这种操作…

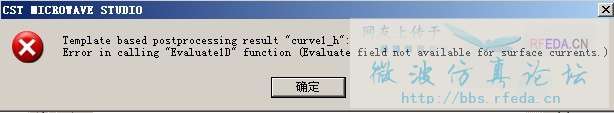

提示如图…

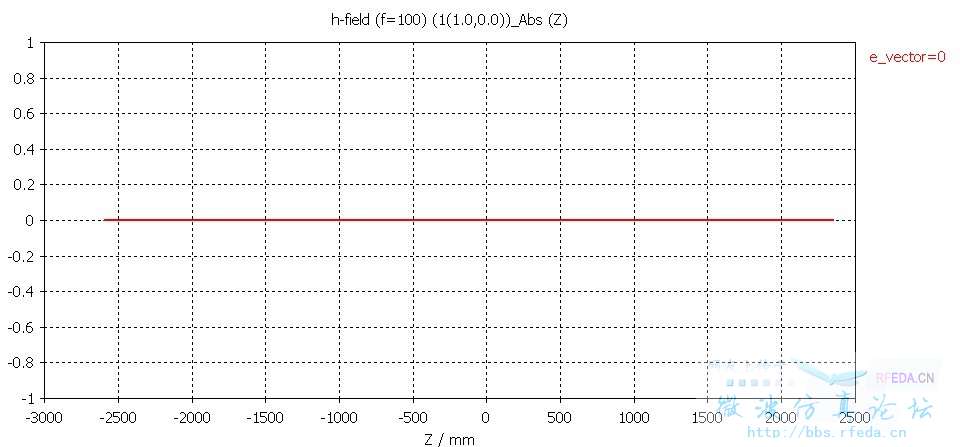

evaluate field along arbitrary coordinate 我也试了…可以用…但我选择方向为沿天线…在天线内部 表面 和外部的后处理结果都是0^ 结果如图
添加H field/ surface current monitor会得到2组2D/3D结果…如果用H field的结果去后处理(evaluate field along arbitrary coordinate)得到沿线的磁场是可以的…而用同样的方法去计算表面电流就不行…一开始我以为是我设置的计算路径在导体内部的原因…后来设置在表面…结果仍然为0^

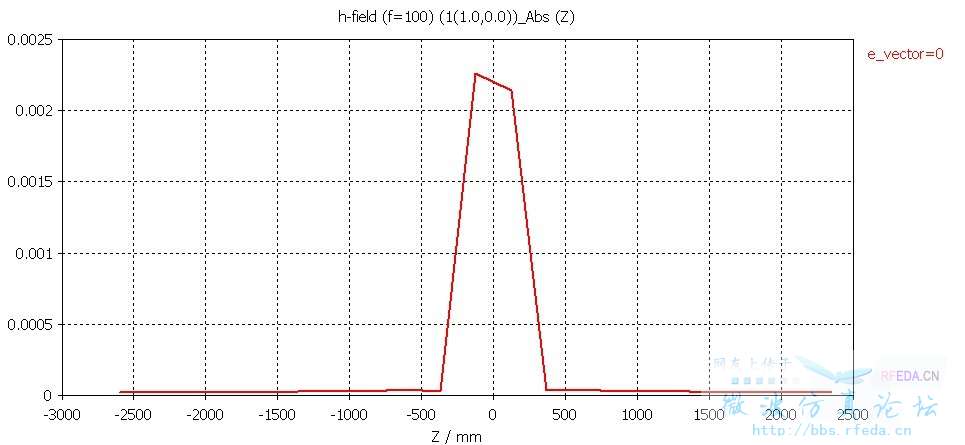

…请高手指教…另外附一下…H field 沿天线方向(导体轴线)的后处理结果
想看看天线模型
你好,请问小编的问题解决了吗?如果解决了,请问是如何解决的呢?
表面电流不行就试试磁场
磁场不是环路积分之后才是电流吗?如果Evaluate Field predefined Curve那么得到的是电流吗?
从微分的角度看,电流密度是n×H
