CST MWS中,平面波照射天线,天线上的电场,电流如何显示?
05-08
各位好,有个问题想请教下
CST中,平面波照射天线,天线上的电场,电流如何显示?
在电磁波的作用下,金属天线上会感应出电流的,周围也有电场分布,2D,3D都需要
有点类似有馈源激励下的天线进场分布,但现在换成外部电磁波照射,就是接受天线的问题
请问cst仿真中如何设置才能看到这些计算结果
谢谢
CST中,平面波照射天线,天线上的电场,电流如何显示?
在电磁波的作用下,金属天线上会感应出电流的,周围也有电场分布,2D,3D都需要
有点类似有馈源激励下的天线进场分布,但现在换成外部电磁波照射,就是接受天线的问题
请问cst仿真中如何设置才能看到这些计算结果
谢谢
请善用软件的帮助文件。
CST MWS帮助文件《Monitor》。
设置好平面波的方向,再设置E-field和H-field监视器不就可以了么?可以在2D/3Dresults中查看
同一个天线接收和发射应该是一个意思吧。我们一般都是仿真发射天线啊!

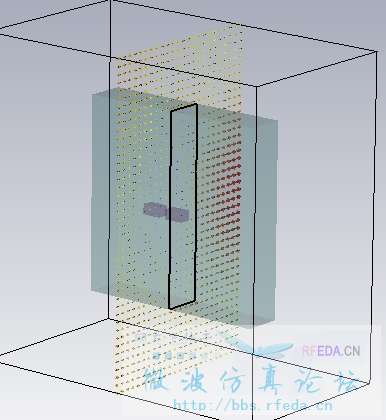

我是按2樓的做法,但做出來的是垂直的分佈
E-field觀測不到空間的分佈,更沒有天線上的場分佈
好心人幫幫忙啊
你这个只有垂直的面,是因为你只选了一个面的场分布来看。
看看帮助文档,或者在电场图上点右键试试里面的选项。
选择Abs试试,我昨天试了下能看到天线上的电场分布。天线的近场好像还有问题
