請問HFSS可以做寬頻的優化設定嗎？

05-08

請問HFSS可以做寬頻的優化設定嗎?
各位高手: c;kU|_
請問HFSS可以做寬頻的優化設定嗎? -LiGO

要在470702MHz達到-6dB以下.請大家幫忙解答

没有用过优化
一般最多也就用用参数扫描

可以的，设置S11目标的优化频率范围为470702MHz，但是这样优化速度很慢

回應shupl1988
請問在哪裡设置S11目标的优化频率范围为470702MHz,可以貼上圖嗎?
感謝

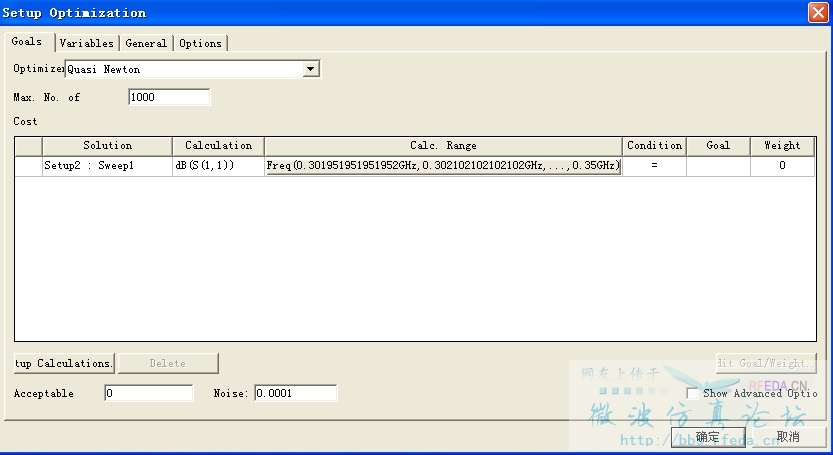

在stup calculation里面设置优化的频率范围为470702MHz即可，如下图所示。不明白的话最好看HFSS help文档

感謝您喔

請問在goal那邊可以直接key入-6嗎?
