大地板对天线方向图的影响问题
05-08
我先前仿真一个天线是在100mm的地板上弄的,结果这天线最后是要放在车上,那么就得增加一个大地板600mm,结果天线方向图顶端变的很平坦,而且有一个角度的增益下降了-2-3dB(本来都是在0以上的),请问各位高手,该如何解决!我在周围加了围边,变换不是很大,地板又不能小,必须得接近实际情况,哎 各位高手看看还有其他什么办法没有!小弟在此谢过先!
啊哦,小编这个天线是什么结构的?既然有大面积的地不如考虑下利用镜像原理吧
微带贴片的啊……镜像原理?楼上能不能说仔细点儿,谢了!
变大天线结构;
没注意这种情况?现在不都是要求要小型化吗?
新手瞎说几句:
如果地板没有设置成 infinite ground plane的话,地板的大小应该是对方向图有一定影响的。

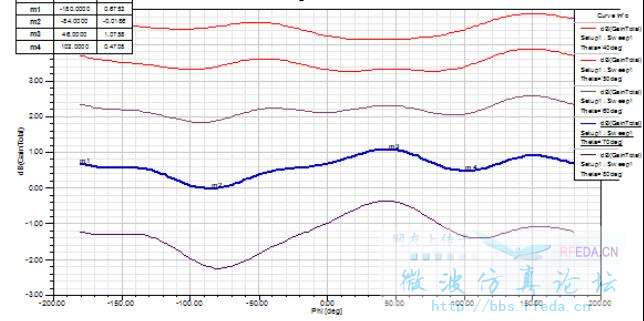

建议小编把两种情况的方向图贴上来,还有hfss源文件
微带貌似用不到了
本来想说如果有大地板并且指标也没问题的话完全可以搞成个dipole的呃
nia我只是乱入,遁
不好意思啊 天线最大尺寸已经给定了 没法改变
天线是小型化 但是天线的实际使用情况是放在车上 所以仿真中就加大地板 结果就有影响了

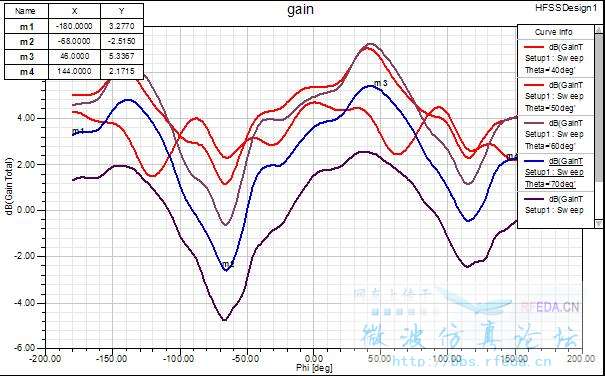

我没有设置成 infinite ground plane ,我也认为结果应该不会有太大的变化 ,结果却不是。而且方向图特别的乱 ,源文件还不能贴(请见谅)……
