用HFSS11建抛物面的问题
05-08

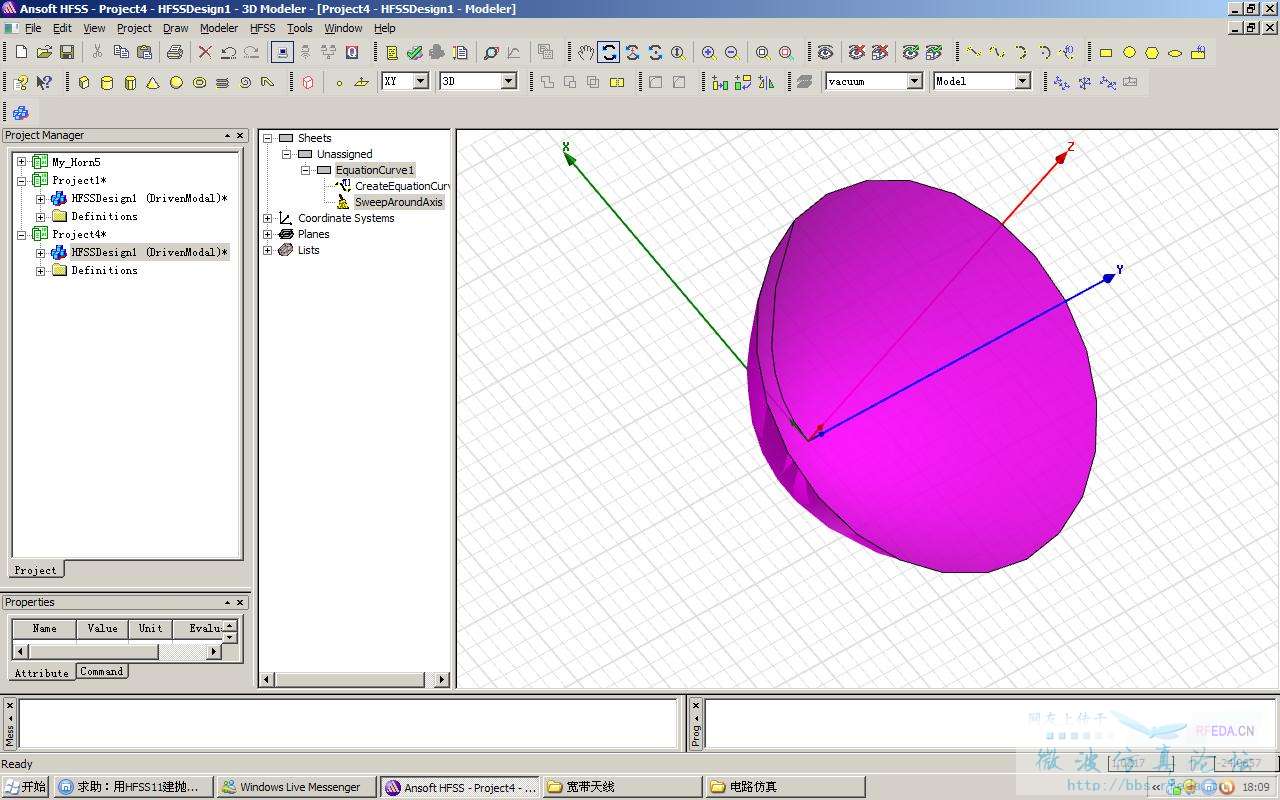

用HFSS11建抛物面时先画半条抛物线(取100点),然后绕轴旋转360°得到一个抛物面,怎么颜色是变化的,是不是由于这样构成的不是一个面而是拼接起来的?求达人指教!
100点的话那么就是99条直线连起来的,那么转一圈后会显示为99个环面。你可以取0个点,让HFSS粗略给你画线就好了。那样就会是一样的颜色,你试一下
非常感谢!这样画的话对性能会不会有影响?
影响不大的,仿真结果差不多,本来这种结构都是比较近似于线性的。这样建模的好处还会使仿真的耗时也会大大减少。
