HFSS11仿真在driven terminal求解模式下wave port和lumped port不能画积分线？

HFSS11仿真在driven terminal求解模式下wave port和lumped port不能画积分线?在driven求解模式下可以。
那么在driven terminal模式下添加端口和terminal，怎么知道是不是自己想要的呢?不能画积分线怎么会这样呢?

Solution Types
Driven Modal Solution
Choose the Driven Modal solution type when you want HFSS to calculate the modal-based S-parameters of passive, high-frequency structures such as microstrips, waveguides, and transmission lines. The S-matrix solutions will be expressed in terms of the incident and reflected powers of waveguide modes.
Driven Terminal Solution
Choose the Driven Terminal solution type when you want HFSS to calculate the terminal-based S-parameters of multi-conductor transmission line ports. The S-matrix solutions will be expressed in terms of terminal voltages and currents.
这里是HFSS对这两种就接模式的详细定义。在HFSS10里面是可以画积分线的，而在HFSS11里面这个模式下就没有积分线了。
就如上面所讲：驱动终端求解模式适合于多导体传输线的结构，比如同轴、微带传输线这种。那么HFSS11在设定的时候这种模式下是不用设定积分线的，软件会自动识别场的，你只要设定好参考地 和 信号线就行了（conducting object   and    reference conductor ）

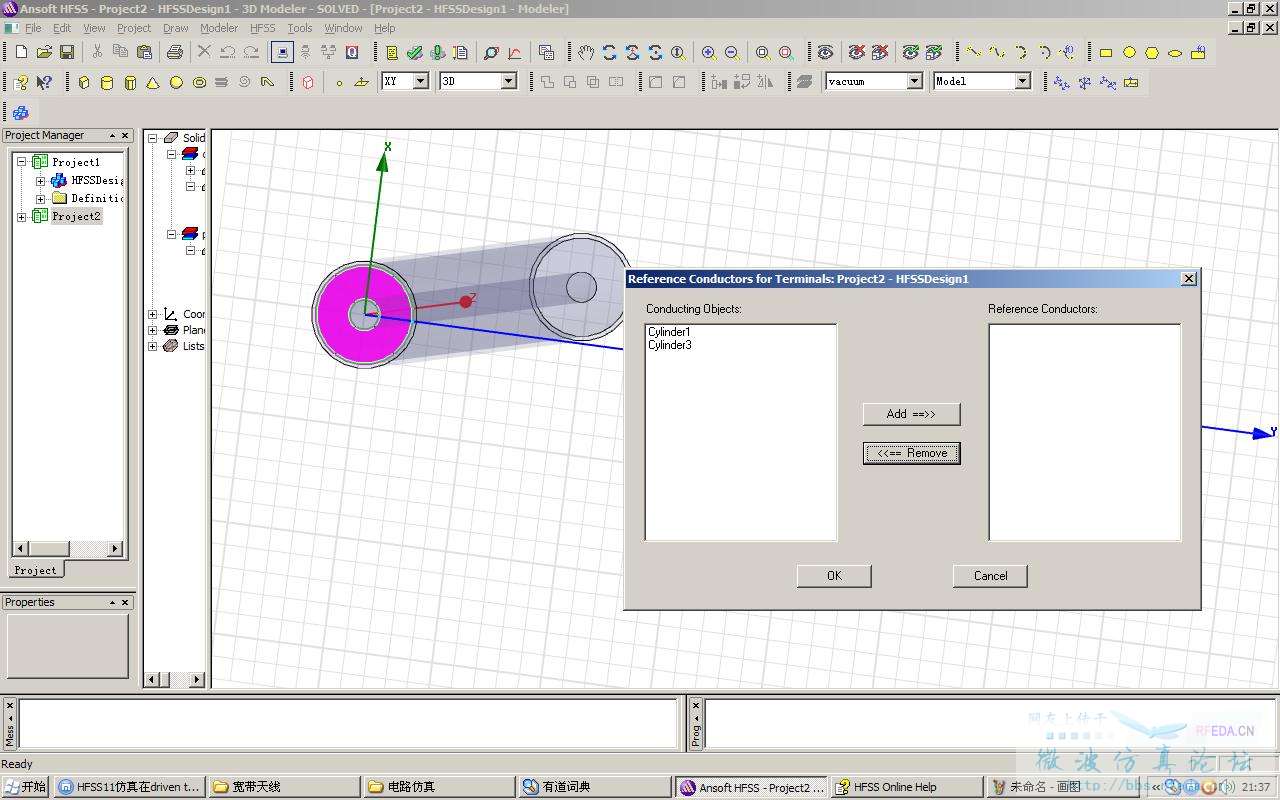

那么就需要你设定那个端口面至少需要两种导体与其连接。 如下图：简单同轴线的端口设置

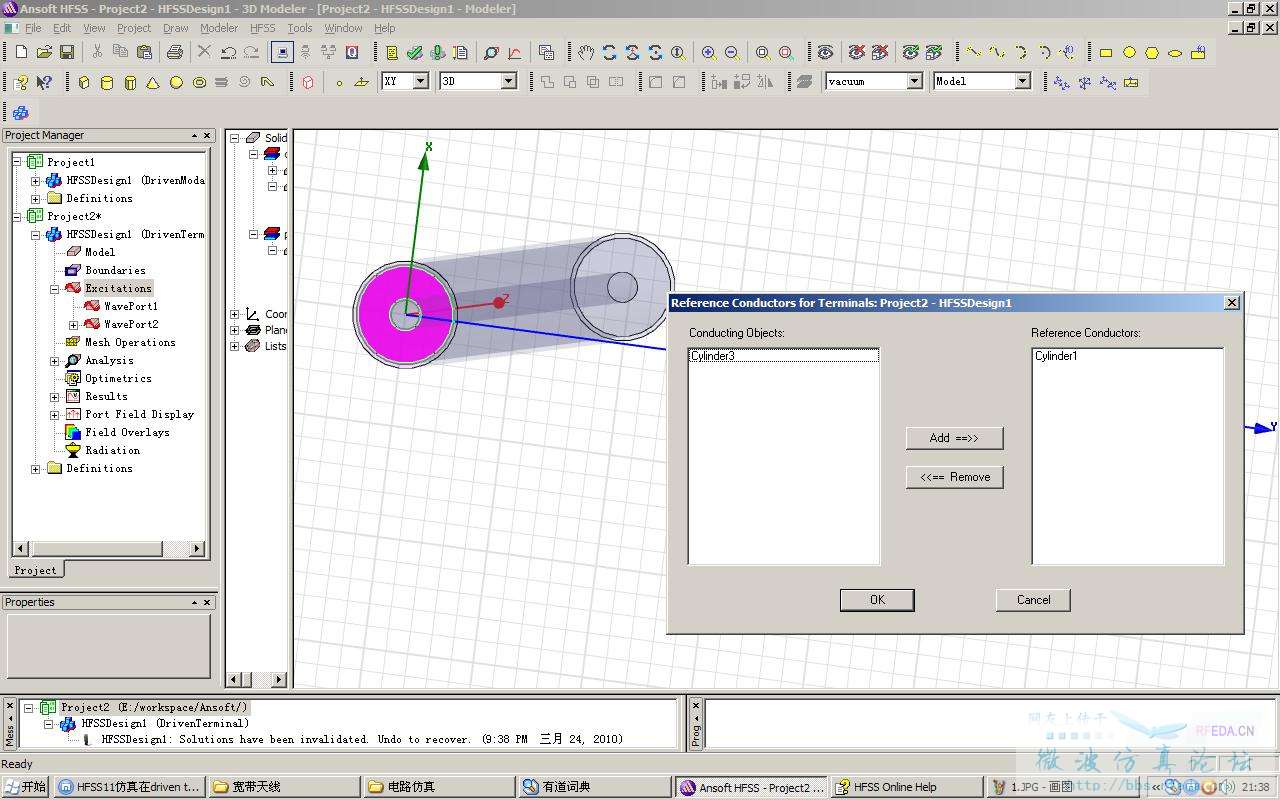

下面就是把同轴线的外导体（Cylinder1）加到右边窗口（reference conductor ）中就OK了，相当于地。
