关于对称面的讨论

最近小弟在仿真一个圆锥喇叭，由于电尺寸太大，在服务器（8核CPU，96G内存）上会出现内存不足的错误，所以考虑设置对称面来减小模型尺寸。
于是先仿真了一个圆波导辐射的喇叭，探索一下对称面设置的问题。

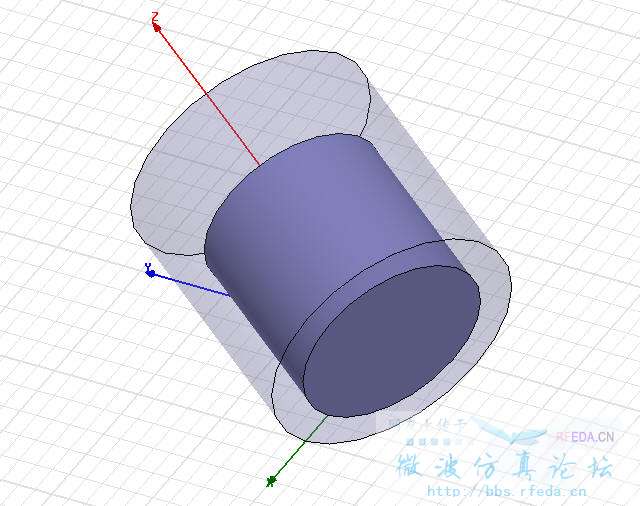

圆波导喇叭模型如下：

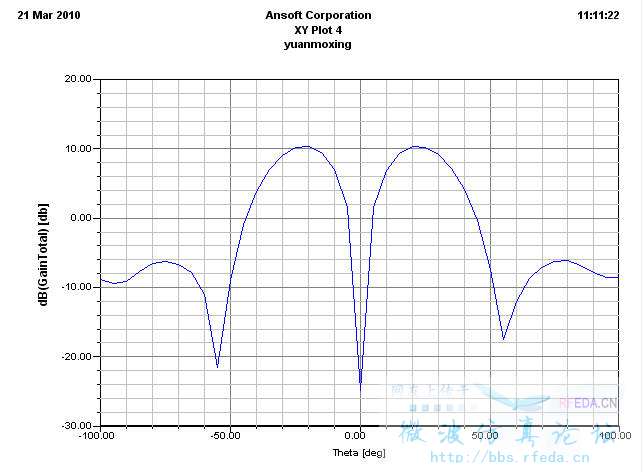

二维方向图为：

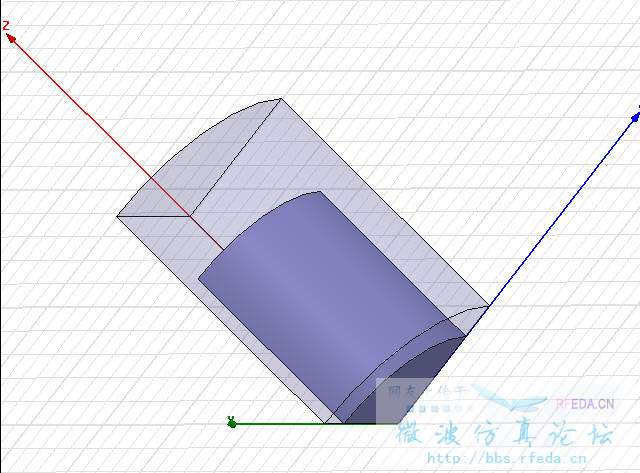

把圆波导模型变为原来的1/4，设置两个对称面后模型：

这样仿真出来的结果，驻波和方向图跟原模型都是比较吻合的。

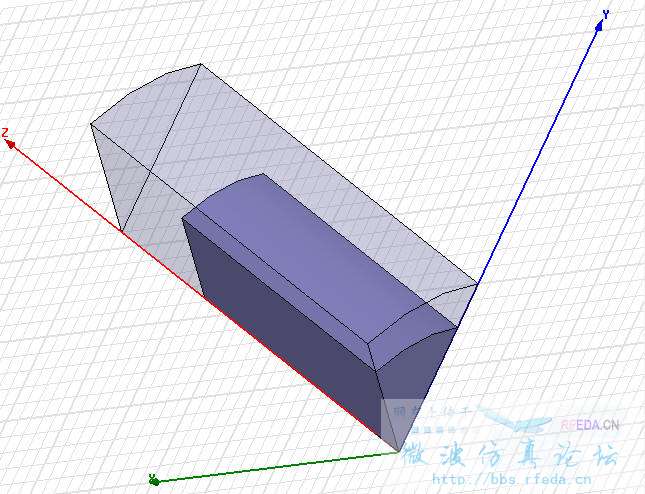

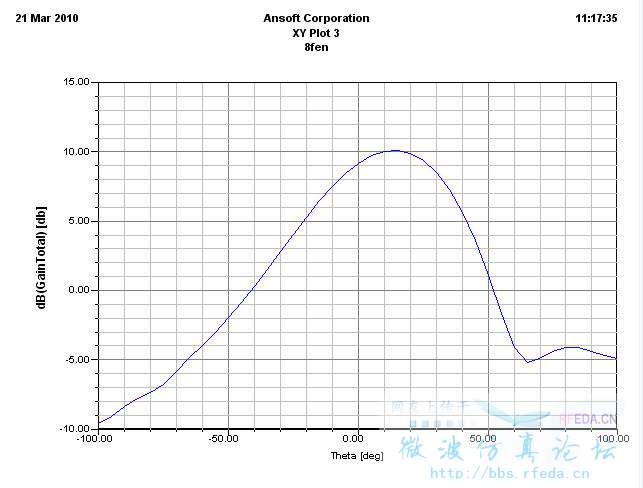

当把原来的模型变为1/8以后，方向图就完全发生变化：

我看HFSS教程上关于对称面设置的时候，要注意的其中一点是一个问题中顶多设三个正交的对称面，那意思是不是说对称面只能与坐标轴正交，圆波导不能减小为原来的1/8?

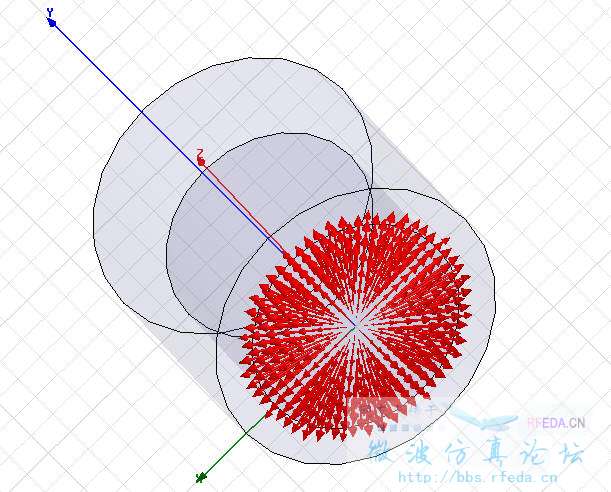

PS：端口模式为TM01模，电场为旋转对称，所以对称面都是设的H面。

希望达人多多指点啊

取1/8不满足电对称性，取1/4，一个面是pec，另一个是pmc就满足了电对称和磁对称

谢谢您的回复！
馈电端口不是主模馈电的，是TM01模

所以如果取1/4的话，要设两个正交的PMC
就是不知道能不能取1/8了...

看HFSS教程上关于对称面设置的时候，要注意的其中一点是一个问题中顶多设三个正交的对称面，那意思是不是说对称面只能与坐标轴正交，圆波导不能减小为原来的1/8? YUGEGXw
是对称面之间要相互正交吧！

那应该就是对称面只能设成正交的了，也就是说无论什么模型，顶多可以简化到原来的1/8，而不可能再减小了。

弱弱问一句，服务器装得是否是64bit的系统。

是64位的，window7的操作系统

这样配置的服务器还内存不足?你的模型有几个波长?

模型电尺寸太大了，有50+个波长... 后来用CST仿真出了结果
