关于耦合带状线
05-08

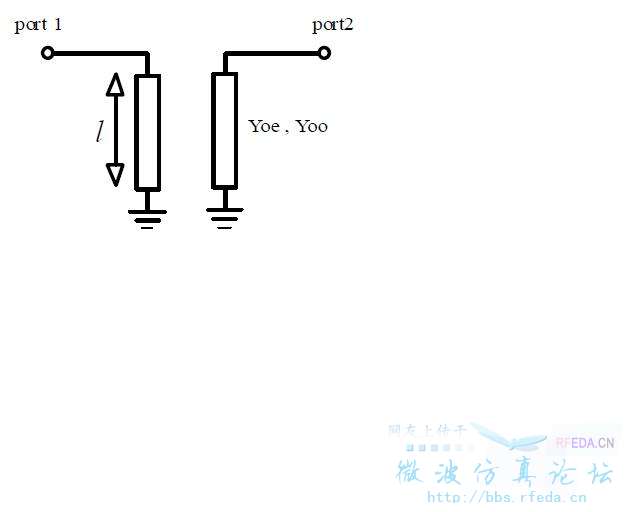

如图所示的两条传输线,j通过奇偶模理论,算出它们的自电感是0.46nH,它们之间相互耦合的电感为146nH,(在5.3GHz时)采用的是带状线,介质厚度为0.26mm,相对介电常数为7.8,线宽为0.1mm,线间距为0.4mm,线长为1.18mm。别人说耦合没有这么大,我也感觉有点大,大家讨论一下,到底这个耦合量有多大?怎样算或者仿真才是合理的? 对于多条传输线耦合是不是就是两条传输线耦合的叠加?
我看到的文献都没有用自电感和互电感分析耦合带状线的。都是用奇偶模特性阻抗(或特性导纳,如图)来描述的,耦合系数k=(Z0e-Z0o)/(Z0e+Z0o)
