CST MWS网格划分
05-08
怎么控制cst里面的网格划分啊?

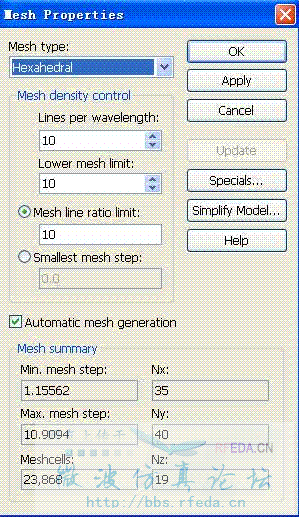

比如说 我算一个腔时网格划分为10000,我把这个腔复制了一个 变成两个腔,相同的精度下应该有20000个网格,可是他默认的10000多一点,或者少于一万,我怎么把它变为只有一个腔时的那种网格划分密度呢?
网格划分变为
为什么网格划分会变少呢?怎么保持在相同的网格密度下计算这个模型呢?
比如说 我算一个腔时网格划分为10000,我把这个腔复制了一个 变成两个腔,相同的精度下应该有20000个网格,可是他默认的10000多一点,或者少于一万,我怎么把它变为只有一个腔时的那种网格划分密度呢?
不了解模型的具体情况,没有意见。

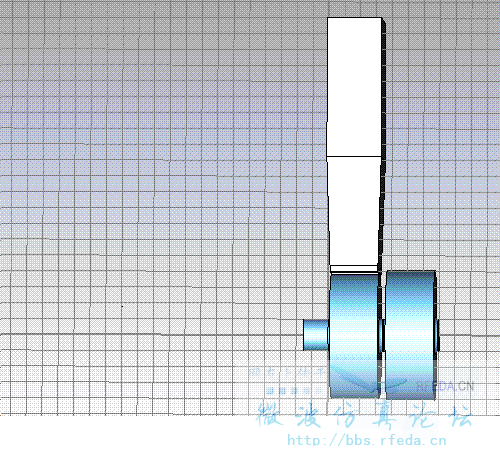

镜像加倍以后
网格划分变为
为什么网格划分会变少呢?怎么保持在相同的网格密度下计算这个模型呢?
我还是不了解你的模型的具体情况,频率?边界?surrounding space?local mesh?metal edge refinement factor?mesh view?这些全都不知道……
从有限的情况来看,解释如下:
两模型的最大网格尺寸限制条件不同,一个应该是以模型最大尺寸/10作为最大网格,一个应该是以最高仿真频率对应波长/10作为最大网格。
谢谢 我还得再学习学习
小编很细心,
用自适应吧
