请教两个比较基本的问题
05-08
第一个问题:

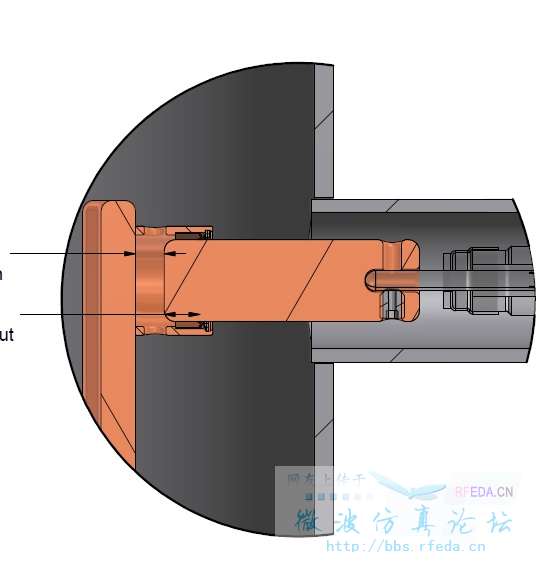

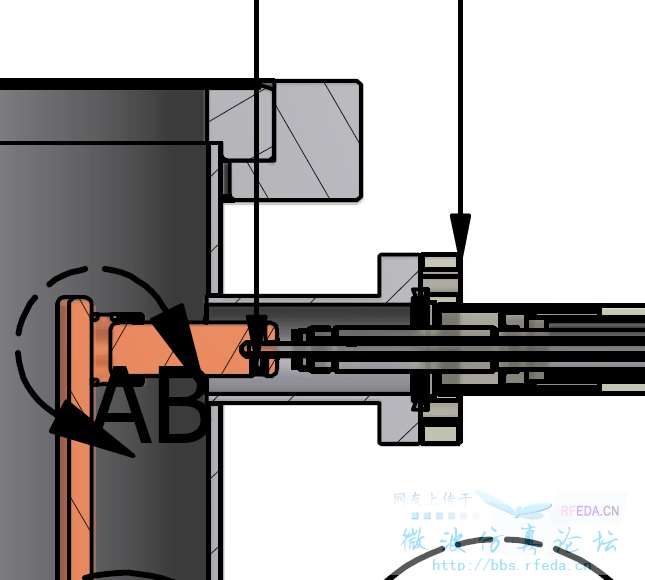

我有如下图所示的结构, 现在定义waveguide port 时不知道怎么选择尺寸。大家看到的里面的那个圆柱将用来传输pulsed 电压信号,外边的那一圈是管道,上面不带电; port应该整个cover掉feedthrough(亦即那个中间的圆柱)和外部管道呢, 还是只能cover内部的feedthrough不能碰到外部管道呢?
第二个问题:
我有两个shape,分别画出来了但是没有选择add, 而是选择了insert;现在相当于第二个结构插入到了第一个结构里面,我想问一下这两者现在是导电的吗?如果不是,是否必须add才行?我想保存两个objects 的名字以便以后选择修改该如何做呢?
我有如下图所示的结构, 现在定义waveguide port 时不知道怎么选择尺寸。大家看到的里面的那个圆柱将用来传输pulsed 电压信号,外边的那一圈是管道,上面不带电; port应该整个cover掉feedthrough(亦即那个中间的圆柱)和外部管道呢, 还是只能cover内部的feedthrough不能碰到外部管道呢?
第二个问题:
我有两个shape,分别画出来了但是没有选择add, 而是选择了insert;现在相当于第二个结构插入到了第一个结构里面,我想问一下这两者现在是导电的吗?如果不是,是否必须add才行?我想保存两个objects 的名字以便以后选择修改该如何做呢?
请问,这些图是用什么软件画出来的?

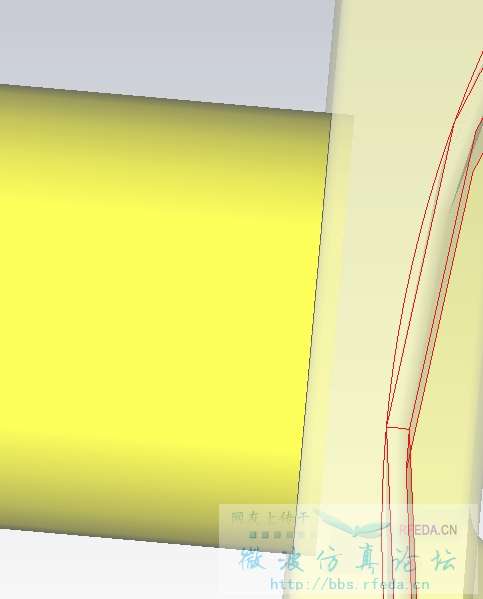

前两个是CAD软件画出来的,最后一个是CST画的。
1. 如果在实际环境中金属外壳作“地”,那么端口就需要触及;反之不需要。一切以实物为准。
2. 金属才导电,非金属不导电。连接在一起也先要考虑材料属性。
你这个结构好像很复杂的样子
我用cst把它简化了,但简化后的模型并不理想。在输入高压的地方,line impedance并不是50 Ohms
