CST MWS模擬特性阻抗出錯

05-08

請教各位高手
最近我在模擬特性阻抗
有一個鐵殼零件顯示"was internally patched to mailtain watertightness" 的警告標誌
模擬結果也怪怪的
數據曲線顯示到某個點就像是接地般的往下掉
但我檢查過模型設定都沒問題
請各位指教一下thanks

提供的信息太少，没有意见。

還需要提供哪些信息?

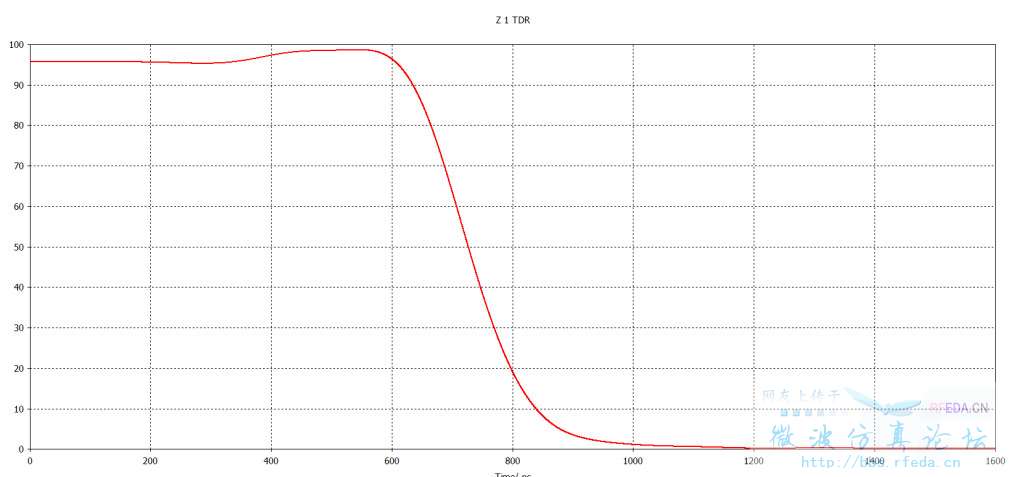

我的曲線很奇怪，在600ps1ns期間曲線莫名奇妙的往下掉
我的特性阻抗匹配是100ohm....

如果不保密的话，传模型吧。

模型要保密，需要哪些資訊我盡量貼上來
網格數不夠會照成誤判短路現象嗎?
曲線到某個時間就往下掉了，這能算出是模型的哪一段的距離嗎?

很可能是终端接地了，阻抗突然下降，这种结构是比较通用的，没什么泄密可言，最好传模型。

上传时域信号看看

有可能是網格劃分的問題某一段結構被默認PEC
