能否用CST EMS做2d的模型
05-08

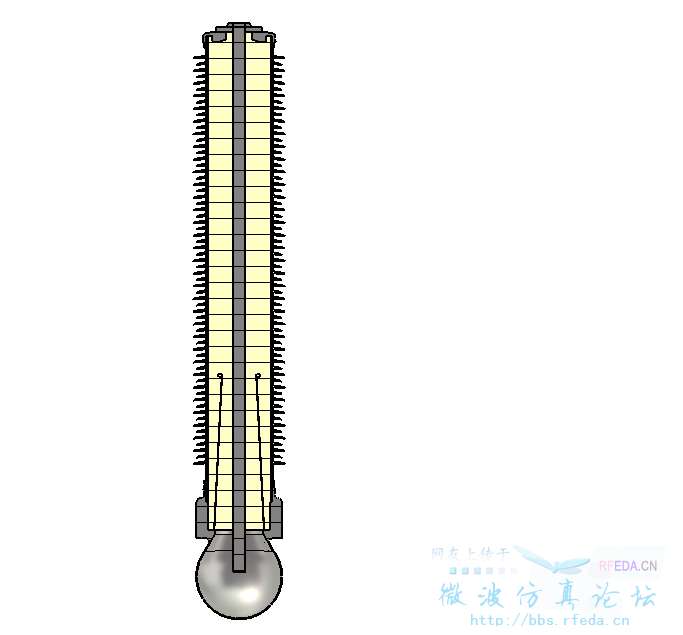

仿真的对象是高压套管,剖视图如附件所示,因为是轴对称的结构,所以我很倾向于做平面2d的建模并且只要建平面所示图形的一半即可,因为相同的建模要达到相同的精度,3d太耗费网格数。不知有大大是否知道如何设置成2d模型
CST貌似不支持2D建模吧。
不过你可以设置对称面,来完成“只要建平面所示图形的一半即可”的操作。

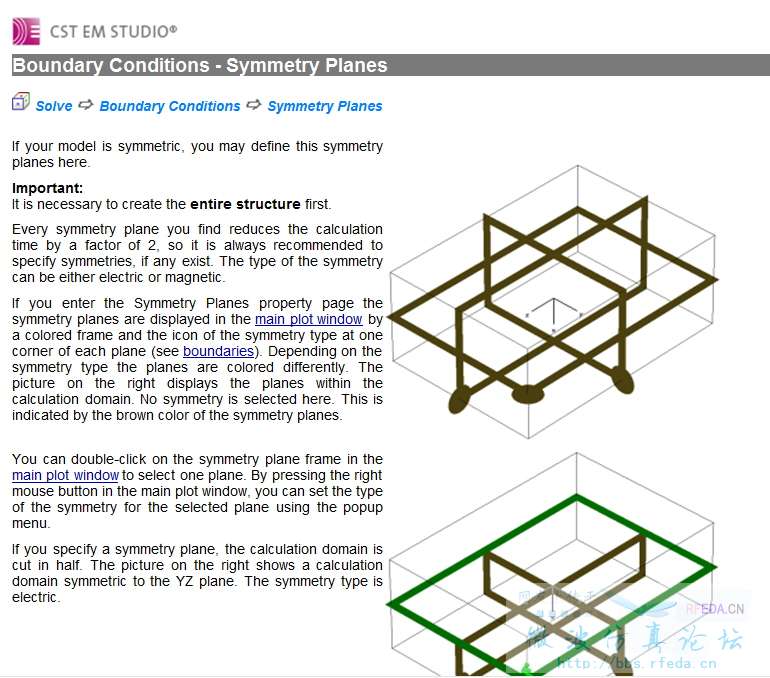

可以参照CST help文档的Symmetry planes相关内容
谢谢
大大说的我已经在使用了 因为是轴对称模型 在3d的话 只需运行4分之一的空间就可以了 如果电场线平行于xy和yz平面,我设置的这2个平面的symmetry plane为tangential e h or j是否正确?
推荐你用下Ansoft Maxwell 软件,该软件适用于低频仿真,正好与你的CST EMS工作室相符;并且该软件里面单独设有2D建模区和3D建模区,你可以随时切换建模。它的界面风格和造作与HFSS基本一样;还有一个优点是计算精度很高。缺点是操作不如CST方便。你可以去学学,或者用两个软件进行对比,再做决定。
