CST MWS时域求解器的信号问题求助
05-08

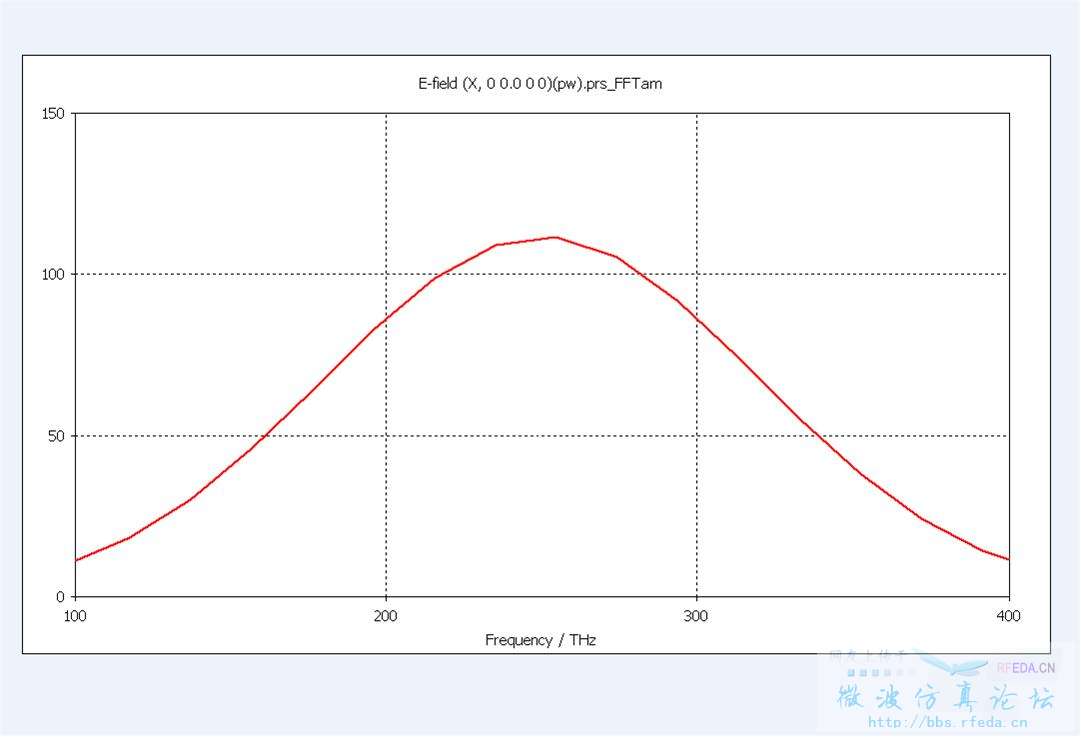

一直用时域求解器,最近发现个基础问题没搞明白。我想做不同频率下的平面波照射我待研究的结构,平面波X方向线偏振,假设我让Ex为1000V/m,不同频率下的平面波的强度都要一样,也就是说Ex都要是1000V/m。因为扫描的频率点比较密,于是我用时域求解器,那么我的问题就是时域下定义的平面波满足上述的要求么?时域求解我理解是打入一个时域上的光脉冲,脉冲的强度是随时间变化的高斯函数或是sinc函数,那么变换到频率照我理解不同频率的平面波强度好像不是一样的,CST已经做了归一了嘛?这里我有点迷惑。我用个简单的模型说明问题,时域下不加任何结构单纯打个平面波,然后放个探针看频域的Ex的值。上一些图片说明问题。急等大家的指点。
上面有点说错了,信号的样子是有点像sinc函数,但应该不是,说错了不好意思。
没人回啊。hefang lantianyi等您几位呢啊。
抱歉今天在实验室,抽不出时间想这个问题,等我闲下来了再看看啊。
恩 多谢了。
我这个地方网络不畅,你的几张图该死刷不出来。
不过看文字描述,我大体能明白你的意思,就是说
1、时域仿真的默认激励信号是否是高斯脉冲? 答案是“是”
2、探针的频域结果是否是归一化的?答案是“是”
这个问题我也想过很久,从频域角度来说,仿真其实就是一个X(w)×H(w)=Y(w)的过程,对于H(w),模型定下来,这个就定了,通过修改X(w)我们能得到不同的Y(w)。
CST的探针结果时域上是y(t),频域是H(w),而不是Y(w)。如果小编对y(t)做fft得到的是Y(w),如果要得到CST的探针频域结果,那么要对fft后的Y(w)/X(w)。不妨试试~
斑竹,X(w),H(w),Y(w)给我讲下代表什么意义可以吗。什么时候能刷出图来了再帮我好好看看哈,谢谢了。
这是哪门课学的我忘记了,意思就是H(w)是传递函数,是由模型本身确定的,模型定了,其传递函数也就确定了。X(w)就是激励源,改变激励源,在相同的传递函数下,能够得到不同的结果Y(w),这就是X(w),H(w),Y(w)的关系。
你就用时域探针的结果fft除以激励源时域信号的fft,结果应该等于频域探针的结果。
