CST PCBS导出的esf文件，导入MS后单位不一致

原来PCB板的尺寸为1000mil，AC仿真后导出esf文件。用MS工作室里面的COMPACT SOURCE导入进去以后板的尺寸就成了1000mm了
这个该怎么弄。

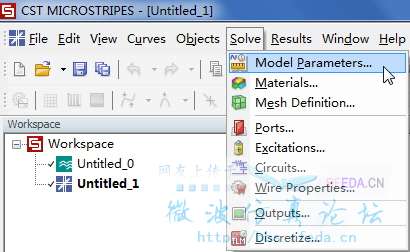

导入模型后，到Model Parameter里

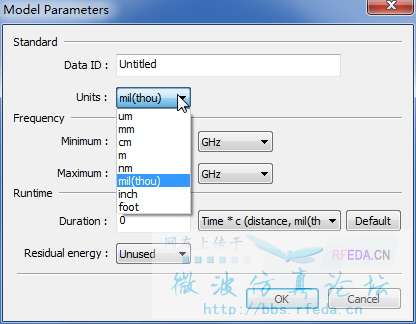

找到这个mil(thou)，应该就可以了。

不过这个mil(thou)的意思，应该就是mil。
这是百度上查的：
密耳是一个长度的单位，代表千分之一英寸，可被写做mil或thou。这个单位较常被使用在工程及科学上，如：
　　用来表示像相片、金属薄片、线、纤维的厚度。
　　工业上用来标示尺寸及其容许的误差。
　　目前倾向于用国际单位制的长度单位来代替，如毫米。
　　1mil（密尔）=25.39999918μm（微米）
http://www1.soufun.com/ask/life/c_/208/b_1522228.html
这个导入后单位不对，应该是由于格式还是不是兼容的很好造成的。
还有一个办法，就是用MS里的Transform操作，把这个导入后的esf文件等比例缩小，换成公制单位。

mil是英制单位，mile -> furlong -> chain -> yard -> foot -> inch -> thou(mil)。
英美的默认单位，同事们从小就学的。自打我来了之后部门正式（被迫）使用公制单位作为默认单位……。

两种方法都试过了，不行。不过还是谢谢你了
第一种方法里面改这个单位，导入的esf文件里面的单位也是随之而变的，就是说导入以后esf文件里面的长度已经确定不能改了。估计导出的时候就把mil错保存为mm，因为导入到mws里面也是被看成mm了。
第二种里面，居然不让改他的大小尺寸，只能改他的位置方向。
哈哈哈哈，刚才在回帖的时候又想起去用记事本打开esf文件，结果看到了第一行就是size然后三个数据，改成正确的就好了。以前也打开过，看到下面一群数值0.00000，就没仔细看了

虽然三楼说的直接改esf文件数据也出错，不过用别的办法还是解决了

分享一下“别的”办法呗～

最开始的时候用PCBS导入的文件里面就必须是以mm为单位的才行。开始用Altium Designer重新导出pcb文件居然还改不成功，还是弄了个Allegro把pcb文件的单位改成mm，然后导出dsn文件（不知道为啥导出成brd文件导不进PCBS里面去），然后再导入到PCBS里面，这样就PCBS就默认板子是以mm为单位了。然后再导出esf文件才是正确的大小。估计导出esf文件会无视本来的单位全换成mm。

想问下小编：AC仿真后导出esf文件 是怎么操作的，谢谢指点

其他方法都不行，看看只有5楼的办法可行，一会回去试试
