CST MWS如何求螺旋天线的等效阻抗
05-08
新人求各位大仙指点指点.

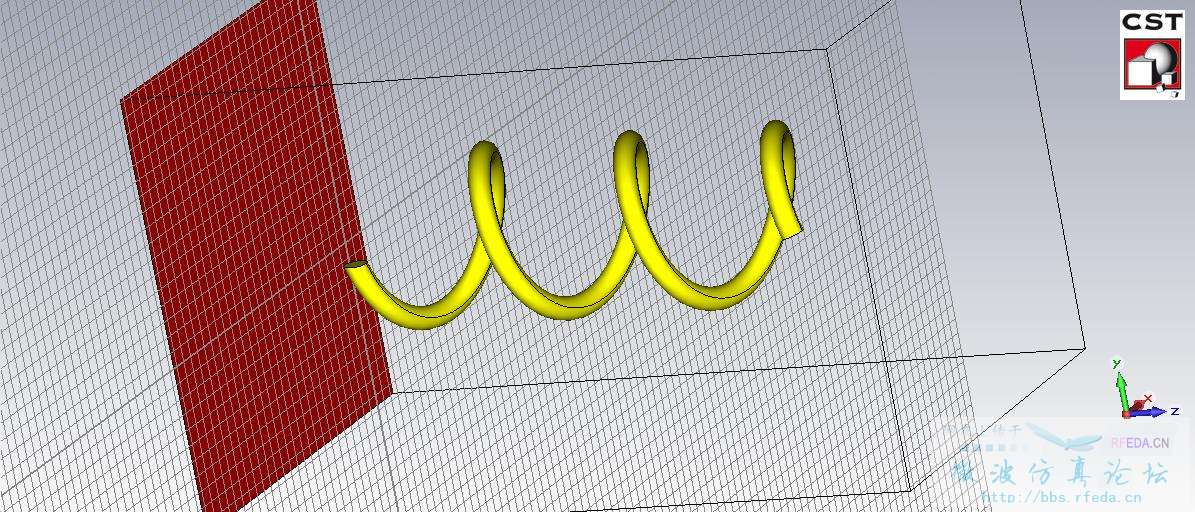

我画了一个螺旋天线,在一边设置端口以线偏振光输入。请问:如何求整个螺旋结构的等效阻抗?
谢谢!
我画了一个螺旋天线,在一边设置端口以线偏振光输入。请问:如何求整个螺旋结构的等效阻抗?
谢谢!
按照克劳斯《天线》中的轴向模螺旋天线的阻抗近似公式;
馈端电阻: R=140C1Ω(轴向馈电)
R=150/根号下C1(周向馈电)
其中C1是螺旋的周长πD/波长, 具体请参考克劳斯《天线》第8章
谢谢您的解答!我还有另外一个问题,如果我在这里使用1D result导出的Z matrix,这图里边的电阻所指的又是什么呢?。
截个图吧,CST中的1D result太多了、、、、
results--->S-parameter calculations-->calculate Z and Y metrix
