虛心請教TDR Signal IN CST MWS
05-08
虛心請教牛大們:

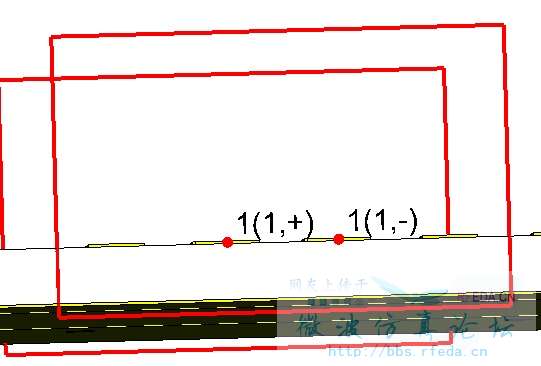

將microstrip 結構差動對 mutipin Port1 :98 ohm Port2:102ohm
信號從1>>>2
1D Results>>TDR for time signal

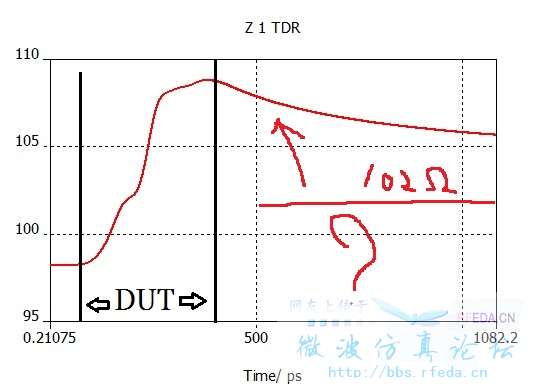

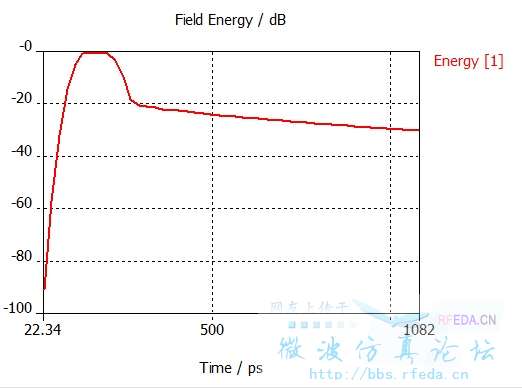

結果如圖,為何到port2不會收在102ohm ? Energy的問題?還是?
將microstrip 結構差動對 mutipin Port1 :98 ohm Port2:102ohm
信號從1>>>2
1D Results>>TDR for time signal
結果如圖,為何到port2不會收在102ohm ? Energy的問題?還是?
Z1 TDR看到的是否是端口2的输出阻抗?
Port 2计算得是否是端口2的输入阻抗?
输入阻抗是否一定等于输出阻抗?
个人想法仅供参考。
