波导窄边的几何尺寸是一个函数表示的,在HFSS中如何画出来?
05-08
标准波导的窄边不是平面,而是一个曲面,用函数表示出来的,请问在HFSS中如何画出来,上下端是对称的?
先谢谢大家了!
目前计算中,光网格生成就花了3天3夜,还没有完成,这正确否?
先谢谢大家了!
直接用工具欄中的畫線的命令和Connect命令即可畫出。
用函数命令画线在生成面

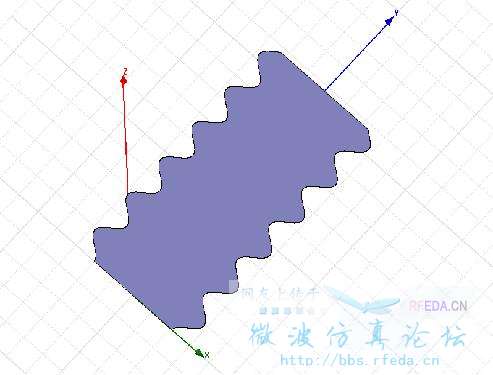

我设计一个的是变截面波导,宽边是一个函数表达式,类似a(z)=a1+e{1-cos(bz)),后来生成了模型,
目前计算中,光网格生成就花了3天3夜,还没有完成,这正确否?
QQ是398806593,高手请加我
生成图形的函数命令在哪里呢?
请高手指点!
如何对网格的划分进行人为设置?
我想比默认设置设大一些,请大家帮帮忙!
绘图面板那里应该有一个f的按钮的,小编可以找下,记得应该是10.0之后的版本会有。
