HFSS萃取電流數據
05-08
當HFSS 的discrete sweep跑完後 , 我在金屬上畫上一條non-model 的wire後
從result中選field
進去後左邊選擇polyline 就可以做出 X軸是這條線的normalized length
對應Y軸的圖 Y軸可以選擇E,H,J的分布
但是選項只有magE,magH,magJ只能看大小
我想看phase要怎麼做 ?

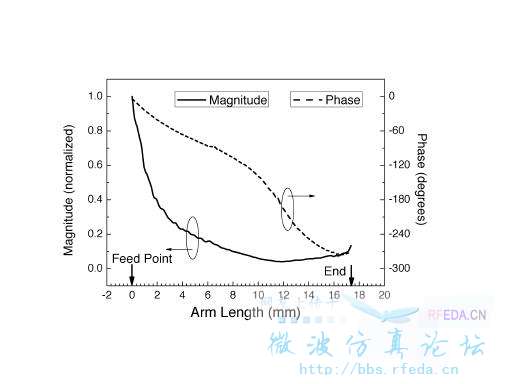

貼個別人弄出來的圖
從result中選field
進去後左邊選擇polyline 就可以做出 X軸是這條線的normalized length
對應Y軸的圖 Y軸可以選擇E,H,J的分布
但是選項只有magE,magH,magJ只能看大小
我想看phase要怎麼做 ?
貼個別人弄出來的圖
