关于hfss v11的几个疑问

05-08
1 为何hfss v11中不能设置二维面为波端口?如何设置
2 画同轴线时,如果先画一个空气填充的圆柱作为外导体outer,再画内导体inner,可以吧。可是如果内导体比外导体长,会显示objects“outer”与“inner”intersect,应该如何解决?
3  画同轴线时,如果外导体是两个直径不同的圆柱相减而成的——即外导体有厚度,并定义材料为pec,再画内导体inner,模型检查时显示:At least one material assignment should have solve inside set!,怎么办?

1没遇到过
2用substract,点上clone
3你设成pec后,金属层厚度还有影响吗?

多谢回答。
问题2按照大侠的指点以解已经解决。
对于问题1,我是按照hfss full book v10中的实例——对称振子,一步一步操作的,可是当我执行到选中circle,并点击HFSS>excitation>Assign>Wave Port时,提示:Port"Wave Port1"A  Wave Port must be overlapped by a face of at least one 3D object.不知道是什么原因?我用的是v11,不会是与v10有区别吧?
对于问题3,两个直径不同的圆柱相减后,按照模型检查时显示的意思,这是我建的模型都是金属组成,无法求解。可是如果在外加一个尺寸合适的辐射边界,我画的就是一个真正意义上的三维同轴线啊!hfss full book v10中的实例——对称振子就是这么建模的。到底差哪了呢?

要求有厚度的,所以你可以画成有厚度的,要不你用集总端口

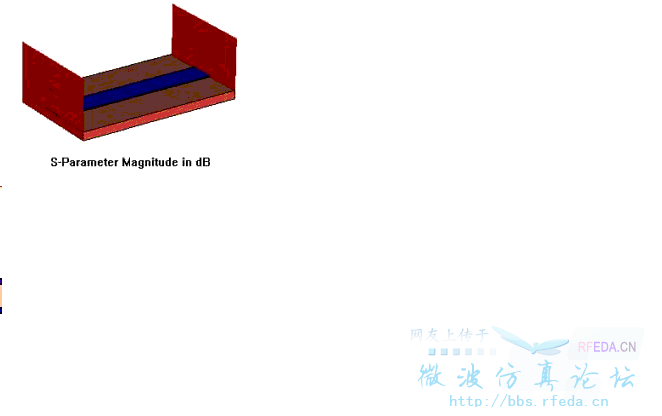

我给你上个图吧


你要选择一个面
