waveport问题
05-08

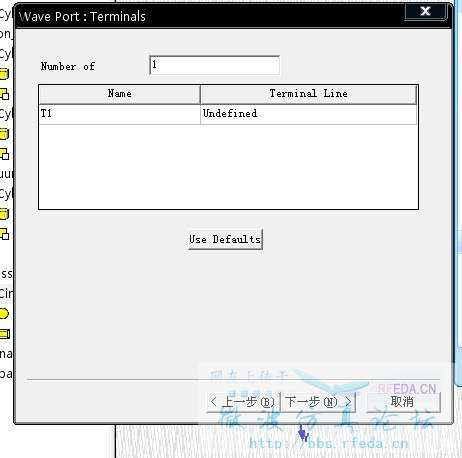

相同的驱动 3Dmodel建好后,设置Waveport端口时,会出现两种完全不同的界面,如下图,11111图设置完运算VSWR结果正确,222222图VSWR结果错误,请问是什么原因?
LZ选用的solution type不一样
solution type 都是 Driven Terminal。
我设置的waveport都是图2形式的
图1形式的还真没碰到过
图2需要设置校准积分面,我也是新手不知道回答的正确不。盼高手回答
刚看了看图一是driven求解模式,不用画积分线,图二是driven terminal模式,需要画积分线
可能lz画积分线方向画错了,看看fullbook上同轴馈电微带天线例子就好了
