如何在hfss 场计算器中选择所需的积分面?
05-08
附件中是我在ansoft hfss11 中建立的一个三维模型 是一个园台型物体和一个长方体进行了unite 布尔运送,成为一个整体。在后处理的场计算器中,我要分别在上端面,下端面,侧壁面上对一些量进行积分运算,

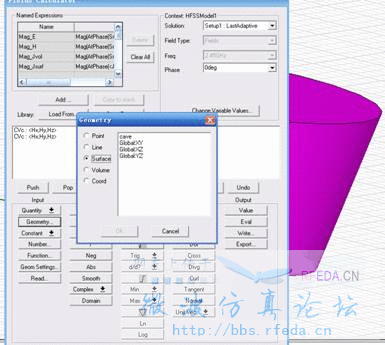

Geometry窗口中是选择你要的积分面的,但是我不知道怎么样才能选择我所建立的模型的上端面,下端面,侧壁面来作为我的积分面?
那位高人来指点一些啊!怎样才能在Geometry窗口中出现我所要的面啊?
十万火急!
Geometry窗口中是选择你要的积分面的,但是我不知道怎么样才能选择我所建立的模型的上端面,下端面,侧壁面来作为我的积分面?
那位高人来指点一些啊!怎样才能在Geometry窗口中出现我所要的面啊?
十万火急!
![](img/rfe/HFSS/HFSS-610mqpuuvye1z4.gif)
你好,我也遇到你同样的问题了,特别着急,请问你解决这个问题了吗?能分享一下你的经验吗?万分感谢
各种悲剧啊
,就是木人来帮忙
选定你要的面,然后在Modeler->surface->creat object from face就行了。
对你需要的面重新进行建模,设为non-model,试试看
