有限单元的FSS仿真
05-08
HFSS默认仿真FSS的方法是用主从边界条件+Floquet端口的办法,这样实际是在仿无限大的平面。我自己画了8×8的FSS单元整列,并且想用波端口激励或者集总端口激励的办法来仿真的话,边界条件和激励端口该怎么设置呢?并且我希望端口的范围只占整个表面中心的一部分,这样对于仿真的范围来说,符合了周期结构的定义,又接近实际情况。

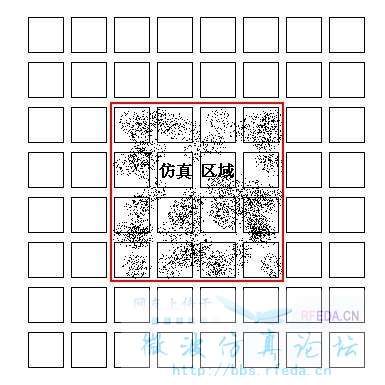

示意图请见附件
示意图请见附件
事实上,你的想法既不符合周期条件,也不符合物理事实。
8*8的阵列,在原则上是不能用Floquet模式展开,虽然可以写出求和的表达式,这里不表达式不是只有一个相位差的等式,如果用只有相位差的等式,余项太大。对与8*8的解析方法只能用几何绕射和并矢green函数来分析。
真正的波束照射到FSS不会仅仅局限在在8*8之间,和8*8外的单元还有有耦合的,如果你的FSS是光频的就不存在这个问题。
通常这样分析的结果和测试的误差很大,特别是谐振频率。不建议这么做。
在这个想法之前,我做过另一种尝试,就是把2*2的阵列当做一个单元,用CST仿,结果跟一个环作为一个单元仿结果一致。我现在这样做的目的,是不想用Floquet模式来求解,因为最终做出实物后测量,我会采用喇叭天线或者波导,我关心的区域是有限个单元,也就是说我最后做出的实物,面积一定比我需要用到面积要大,这也是我想出这种仿真办法的思路。如果你做过类似的尝试,能介绍一下边界和激励端口是怎么处理的吗?
另外,2楼的兄弟如果对Floquet mode和Floquet Port了解够多的话,不妨多介绍一些,或者推荐一些读物,多谢了
我也想知道怎么设这个端口和边界条件
2×2肯定与1个单胞不一样的,除非你用主从边界(如果用主从边界,就没必要整2×2了)
看看看看看看
有这样的文献吗?想详细了解一下
