915M的RFID标签天线里双偶极子天线馈电端口如何画
05-08

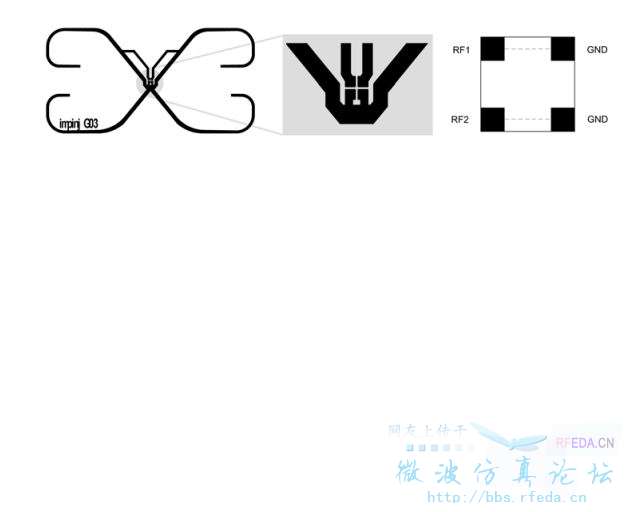

小弟最近再弄RFID标签天线,由于以前用的芯片都是用的单端口(一般RFID标签天线芯片都是四个管脚,而大部分时间都只用到其中两个管脚),所以以前画馈电端口的时候都是在需要馈电(放芯片的地方)画一个矩形块,用lump port画的。但是,最近看impinj芯片资料的时候,看到其中一款RFID芯片端口阻抗和所用的端口有关,而且发现其中提到一种双偶极子天线,但是不知道仿真时如何画馈电端口,请问一下是只画一个lump port端口呢还是画2个lump port端口,如何设置?请知道的大大指点一下,给出的标签天线图形如下:

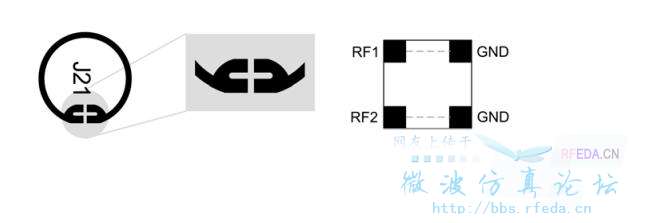

还有一种标签天线也是用到了芯片的四个管脚,但是不是双偶极子天线,也请问一下这种天线如何画馈电端口,谢谢各位大大解答啦
我对画上面这两种端口的理解是:在上面缺口处和下面的缺口处各画一个lump port端口,积分线从左到右,两个端口的阻抗都设置为这种接口方式状态下的阻抗的共轭,然后再仿真看结果,请问这样对吗?如果不对,该如何改正呢,谢谢啦-
还有一种标签天线也是用到了芯片的四个管脚,但是不是双偶极子天线,也请问一下这种天线如何画馈电端口,谢谢各位大大解答啦
我对画上面这两种端口的理解是:在上面缺口处和下面的缺口处各画一个lump port端口,积分线从左到右,两个端口的阻抗都设置为这种接口方式状态下的阻抗的共轭,然后再仿真看结果,请问这样对吗?如果不对,该如何改正呢,谢谢啦-
我也很想知道!
我也很想知道的
我晕,跪求大牛来解决啊
怎么没有人来解答啊,哪位好心的大牛来解答下小弟的疑惑吧,谢谢啦
我也想知道啊,我试过了只画一半来仿真了,但是还是需要双端口馈电的仿真结果啊
