在HFSS中怎样线超宽带天线加匹配电路?470-702MHz天线
05-08
在HFSS中怎样线超宽带天线加匹配电路?不知道可不可以?谢谢了
还是要用ADS

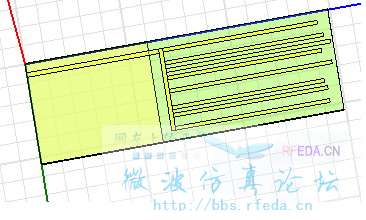

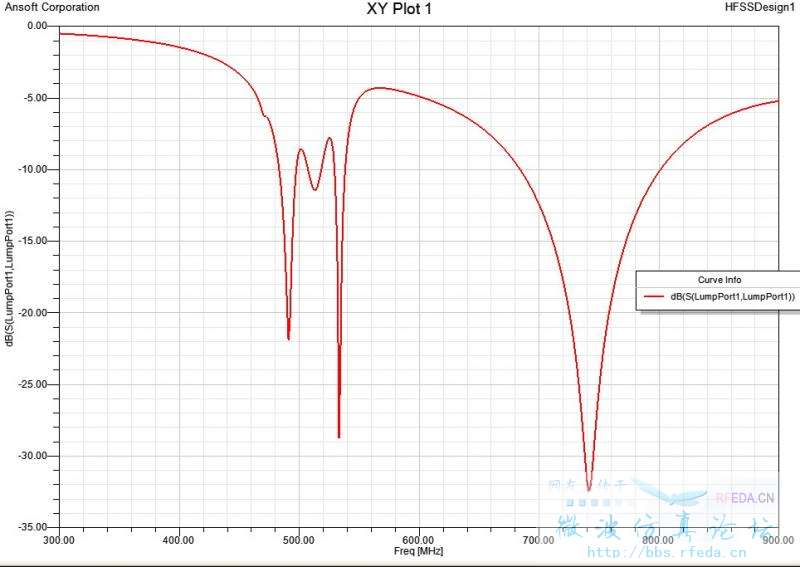

模型与S11如图,我要的频段470-702MHz,s11<-7dB 但现在中间有一段还不行。我调整了间距与长度,还是 不行呀。(我用的是磁性材料磁导在3左右,介电为11)
另外:不是高介电常数材料有缩波作用,我怎么仿真的时候,还是要1/4倍空气中的波长?甚至还长过了1/4倍
还是要用ADS
模型与S11如图,我要的频段470-702MHz,s11<-7dB 但现在中间有一段还不行。我调整了间距与长度,还是 不行呀。(我用的是磁性材料磁导在3左右,介电为11)
另外:不是高介电常数材料有缩波作用,我怎么仿真的时候,还是要1/4倍空气中的波长?甚至还长过了1/4倍
帮你顶一下,你的天线是什么形式的呀?
这要看你的馈电网络是什么形式的
比如是同轴线馈电,在HFSS里就很难计算,因为弯曲的同轴线建模和划分网格都很困难
如果是空气微带的馈电网络,建模和计算都很简单,就可以把馈电网络和单元一起计算
对于不能加匹配网络一起计算的情况,可以协同其他软件一起仿真计算,这要得到的结果也能大体上让人满意
天线模型已传上去了
我是想加集中参数的匹配电路,这样不会增加天线的体积,那应该是不能再用HFSS仿了
不是很明白
帮你顶一下,期待牛人
没见到模型啊
可以讲仿真结果保存为s1p文件,在ADS里仿真就可以了
学习啦
兄弟你好,我是做天线的,对磁性材料的天线感兴趣,想用HFSS自己仿真看看,但是磁性材料的设置,以及在磁性材料条件下的建模我都不是很清楚,之前看见你在论坛上发表了一个磁性材料天线的提问。所以想看看你那个天线的HFSS模型。请赐教。我的QQ305669396.邮箱是lsbeilei@163.com
如果你方便,请给我一个模型。让我参考下设置的方法。谢谢你
