HFSS Solution Setup设置 求助
05-08

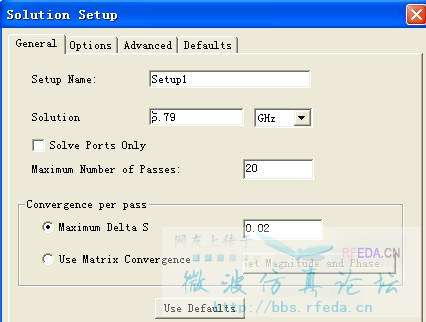

各位大侠,我用HFSS仿真矩形贴片微带天线,先用公式算出天线的中心频率大约为5.79GHZ,于是Solution Setup 设置为 ,

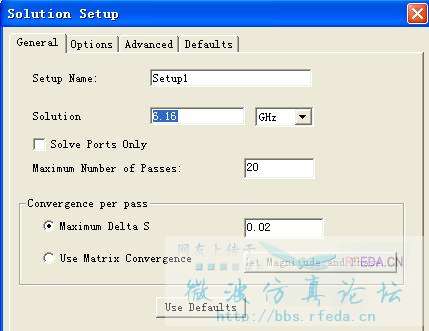

完全求解之后,发现仿真结果的中心频率变为6.16GHZ,于是我再将Solution Setup 设置为
然后重新求解一遍,就是希望结果精确点>>>>
可是,重新完全求解之后,发现仿真结果的中心频率又变为6.18GHZ,就这样中心频率不停地变化我快崩溃了这样不行呀!
有高手指点一下吗?Solution Setup 里的中心频率应该怎样设置才行呀?谢谢大家!
完全求解之后,发现仿真结果的中心频率变为6.16GHZ,于是我再将Solution Setup 设置为
然后重新求解一遍,就是希望结果精确点>>>>
可是,重新完全求解之后,发现仿真结果的中心频率又变为6.18GHZ,就这样中心频率不停地变化我快崩溃了这样不行呀!
有高手指点一下吗?Solution Setup 里的中心频率应该怎样设置才行呀?谢谢大家!
不一定设置为中心频率啊,分情况设的,教材里面讲了的吧,再说公式算的和软件算出来的一般都不一致吧
小编留言:
谢谢小编,我以为设置中心频率为求解频率,这样仿真结果会准确点
我用公式算的只是当参考,当然以仿真为准
不能这样设置,因为中心【频率已变,网格数很多东西都变了,必须固定中心频率,完了在对天线的参数优化
小编留言:
谢谢你我也有点明白了不过我最新的模型以6.18为求解频率,求解出来的中心频率就是6.18,呵呵 难道是巧合?
再次感谢楼上两个小编的宝贵提示
